主数据管理

主数据管理 > BOM模板

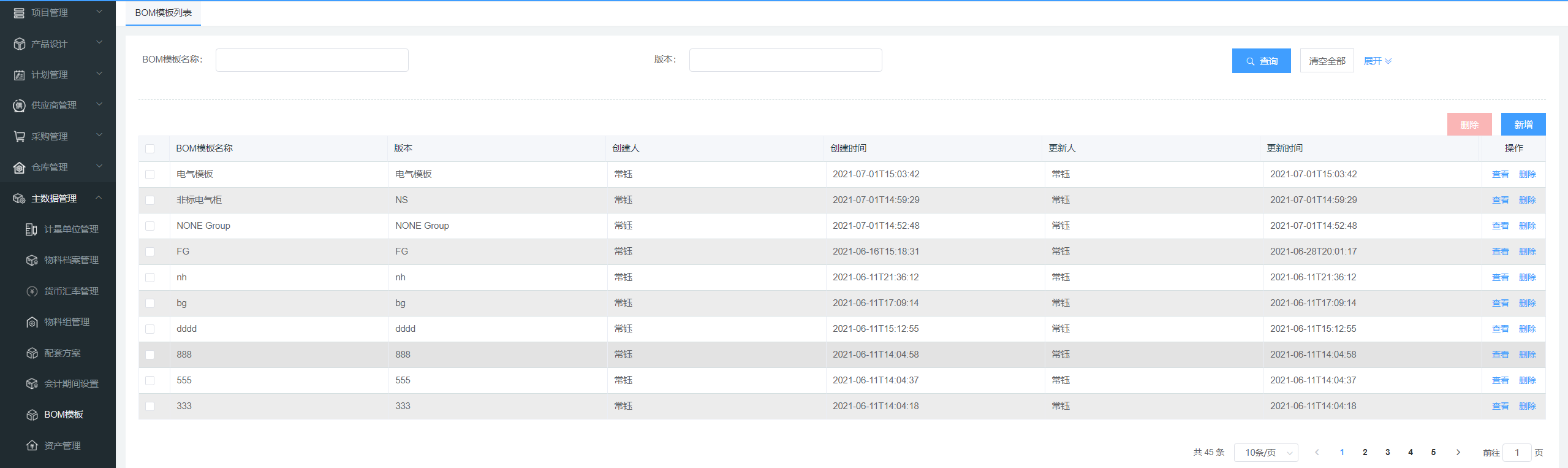

BOM模板列表

image-20210701154104746

  • 1、显示信息

    本页面中可自定义BOM模板，BOM模板可以在后续的成品、半成品物料编辑BOM时引用。便于快速编辑BOM。

  • 2、操作按钮

    【新增】新增一个BOM模板。

    【删除】可删除多个勾选的BOM模板。在模板信息列表最右边的【删除】操作可以删除单个BOM模板。

    【查看】可查看模板中的详细信息。

    【管理BOM分组】在『 BOM 分组管理』中默认有“电气 BOM ”、“铜牌 BOM ”、“结构 BOM ”三个分组，可以【编辑】或者【停用】；可以【新增分组】，新增后默认启用。

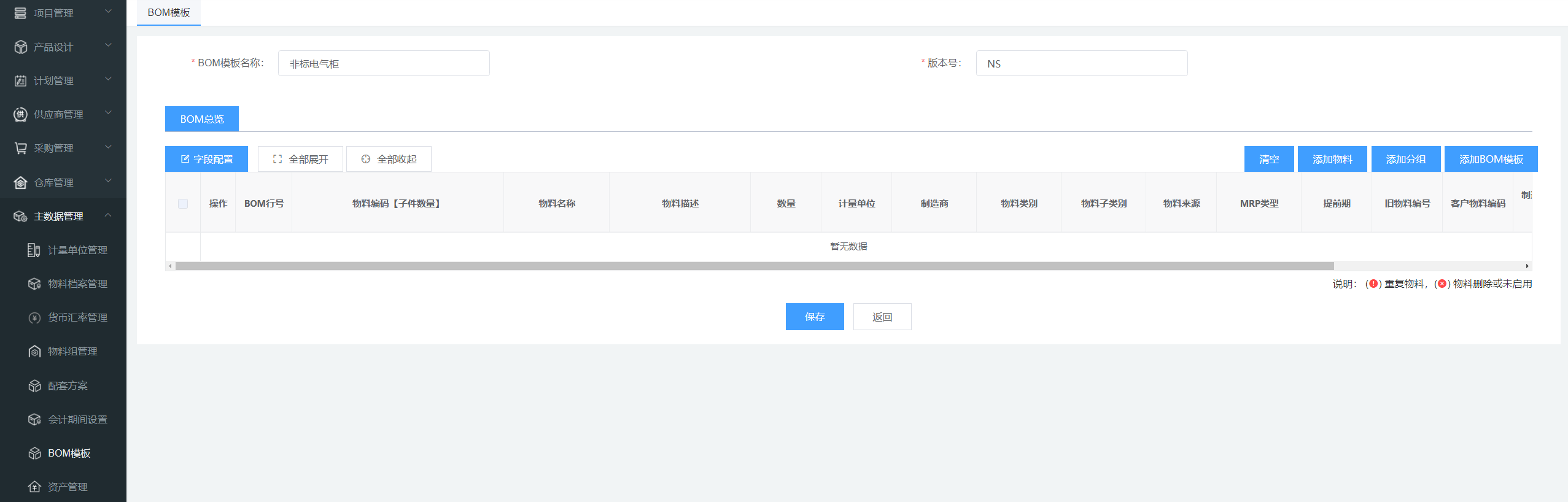

    新增BOM模板

image-20210701154825193

  • 3、显示信息

    本页显示了BOM模板的名称，版本号，以及BOM模板中的详细内容，含分组、物料信息等。

  • 4、操作按钮

    【清空】若BOM模板中已有内容，如分组、物料等，点击此按钮可以清空内容。

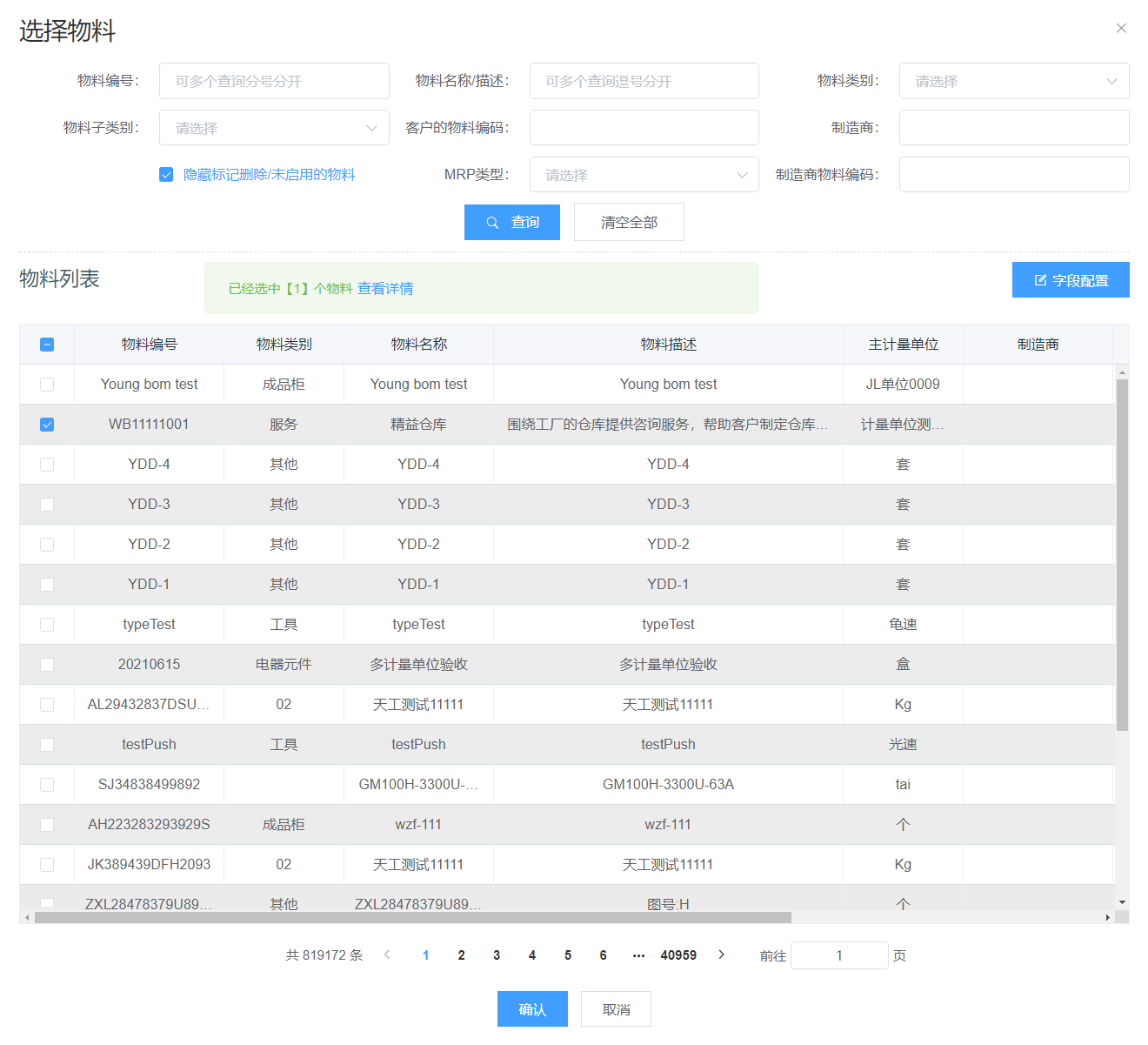

    【添加物料】在BOM模板中添加物料。查询物料，勾选左侧的勾选框，将勾选到的物料加入到BOＭ模板中。可勾选多个。

image-20210701155345982

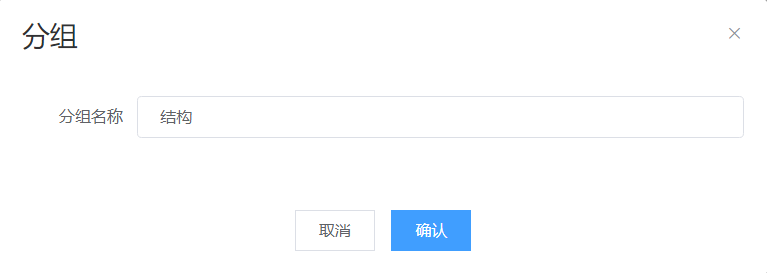

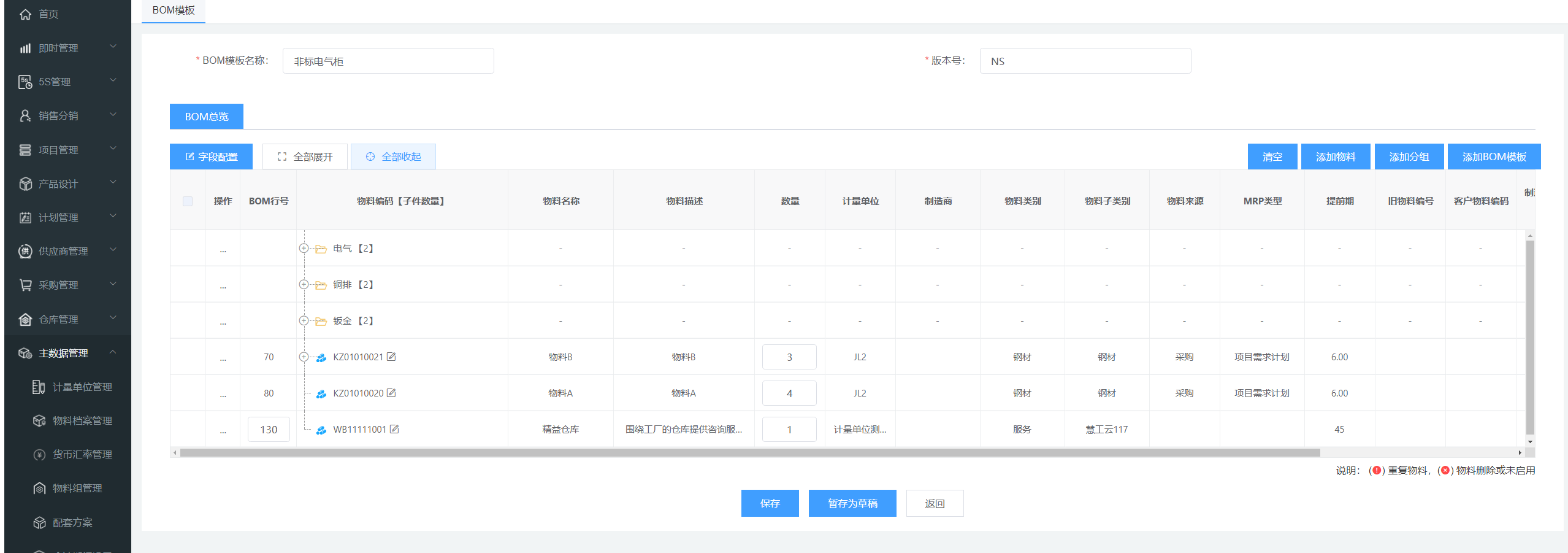

【添加分组】添加分组，可以将BOM分组。后续更新模板时，可以单独更新某个分组中的物料，而不影响其它分组中的物料，以保障多个岗位在更新BOM时互不影响。如下图是一个典型的分组案例。

image-20210701155543126

image-20210701155758331

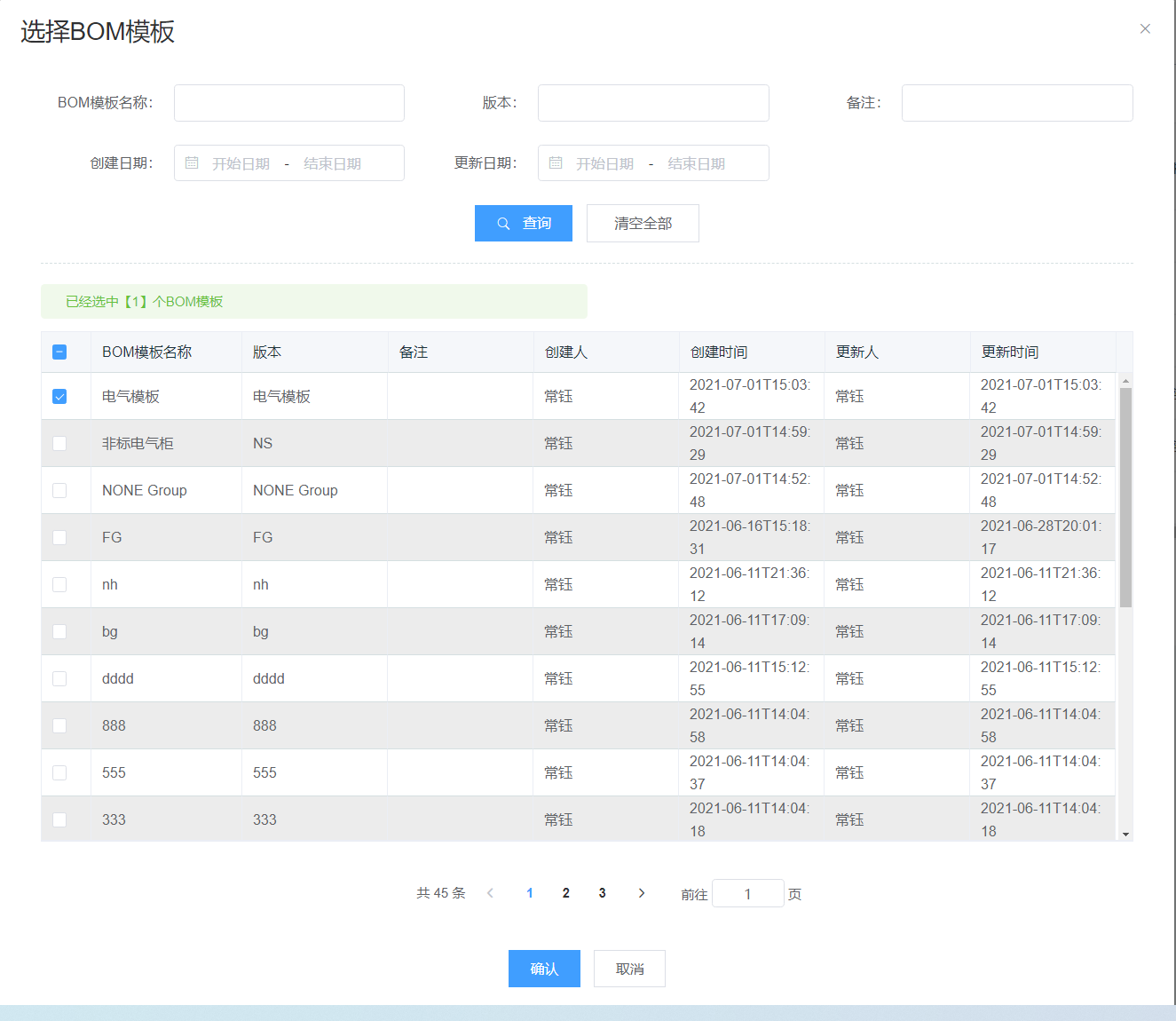

【添加BOM模板】当系统种已有BOM模板时，新增BOM模板时可以引用已有BOM模板，将选中模板中的内容自动带入新BOM模板中。

image-20210701160014987

【保存】保存编辑后的BOM模板。

查看/编辑BOM模板

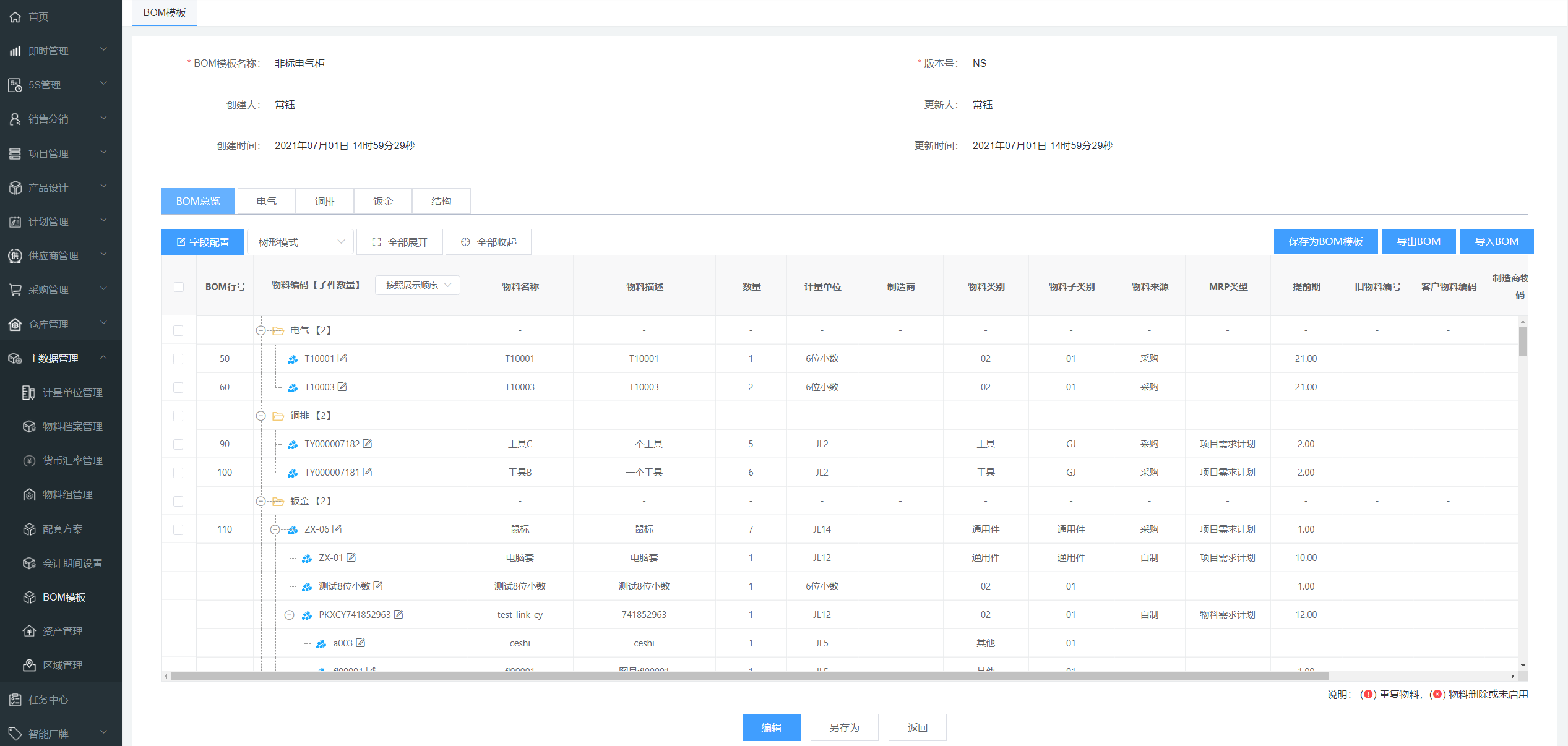

image-20210701160928078

  • 1、显示信息

    本页显示了BOM模板中的详细内容，含名称，版本号，以及分组、物料信息等。

    在本页中可以查看BOM的总览信息，并且根据分组分开查看组内的BOM信息。

    可以选择BOM总览或者分组中的一部分物料内容另存为一个新的模板，也可以在此页导入、导出BOM信息。

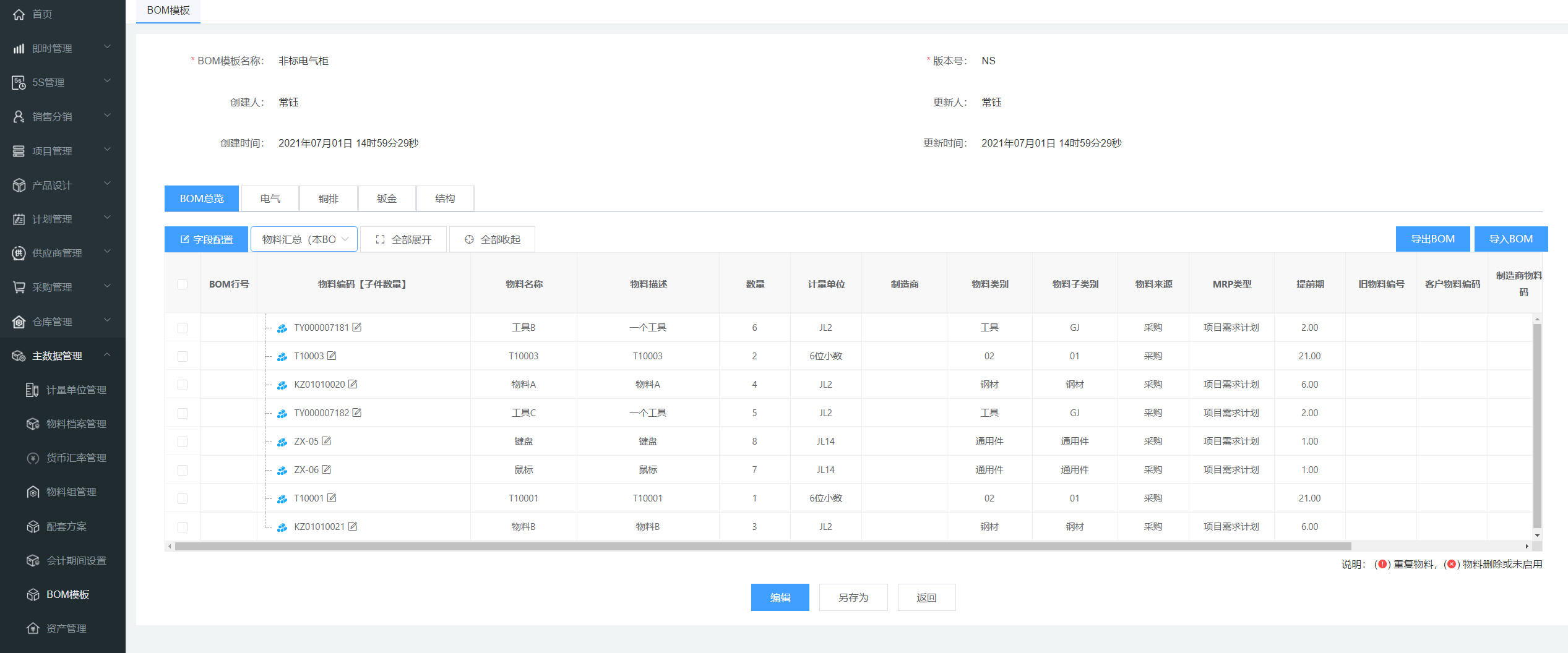

    可以切换查阅的模式，通过树形结构查看或者查看物料列表。可在BOM总览、电气、铜排、其它自定义分组间通过鼠标点击以切换查看不同的分组下的BOM内容。

image-20210701163053441

  • 2、操作按钮

    【保存为BOM模板】在查看总览或者分组下的BOM时，可勾选其中的一部分物料保存为另一个模板。

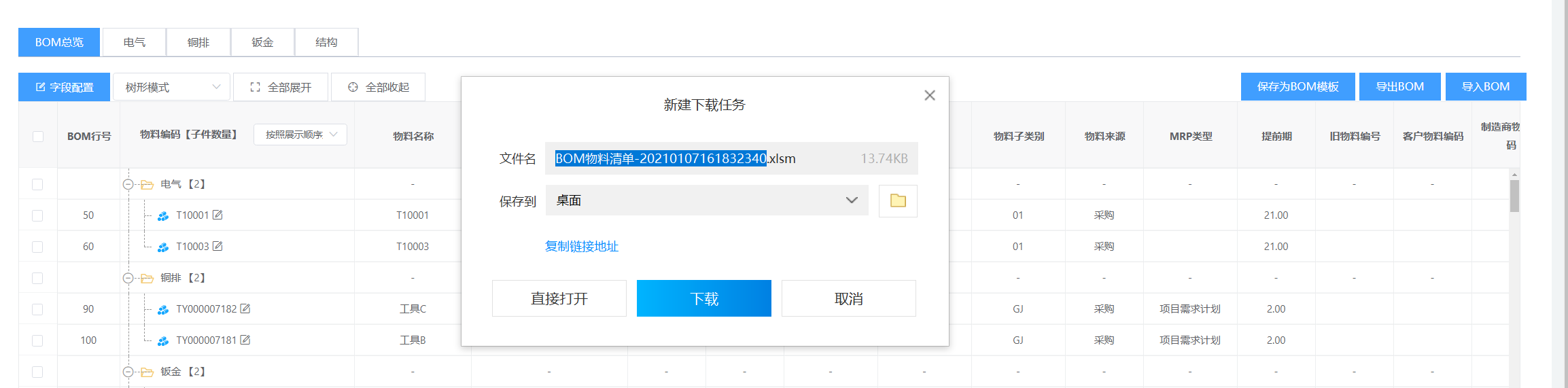

    【导出BOM】在查看查看总览或者分组下的BOM时，可以导出对应分组BOM中的物料。

image-20210701161846168

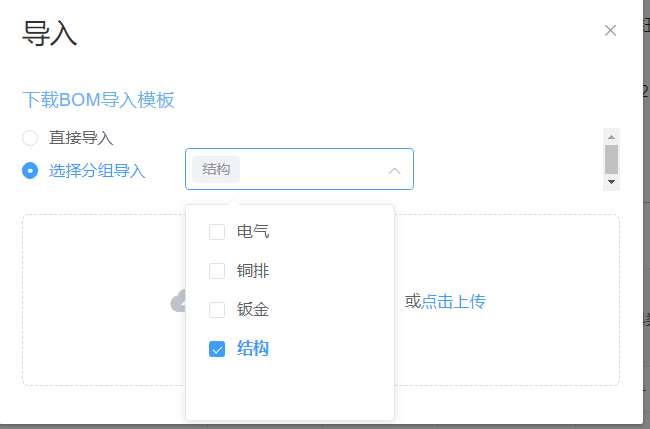

【导入BOM】可以通过Excel批量导入物料到BOM模板中。

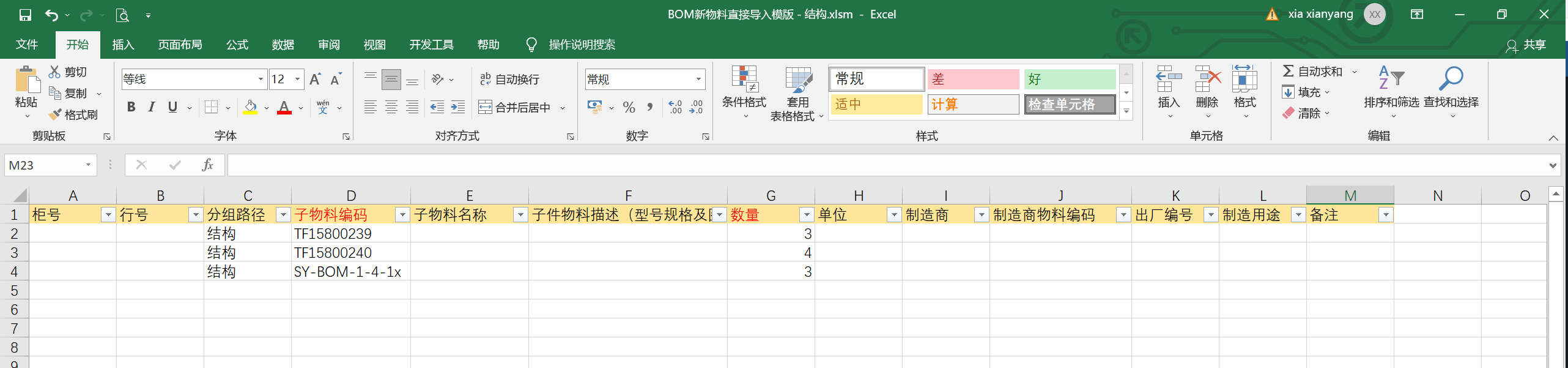

导入时有两种选项：【直接导入】可以往BOM模板中导入物料，并可以同时往多个组中导入物料。【选择分组导入】单选或者多选分组之后，可以单独更新对应分组的BOM；其它未勾选的分组则无法导入。

image-20210701162353195

image-20210701162331961

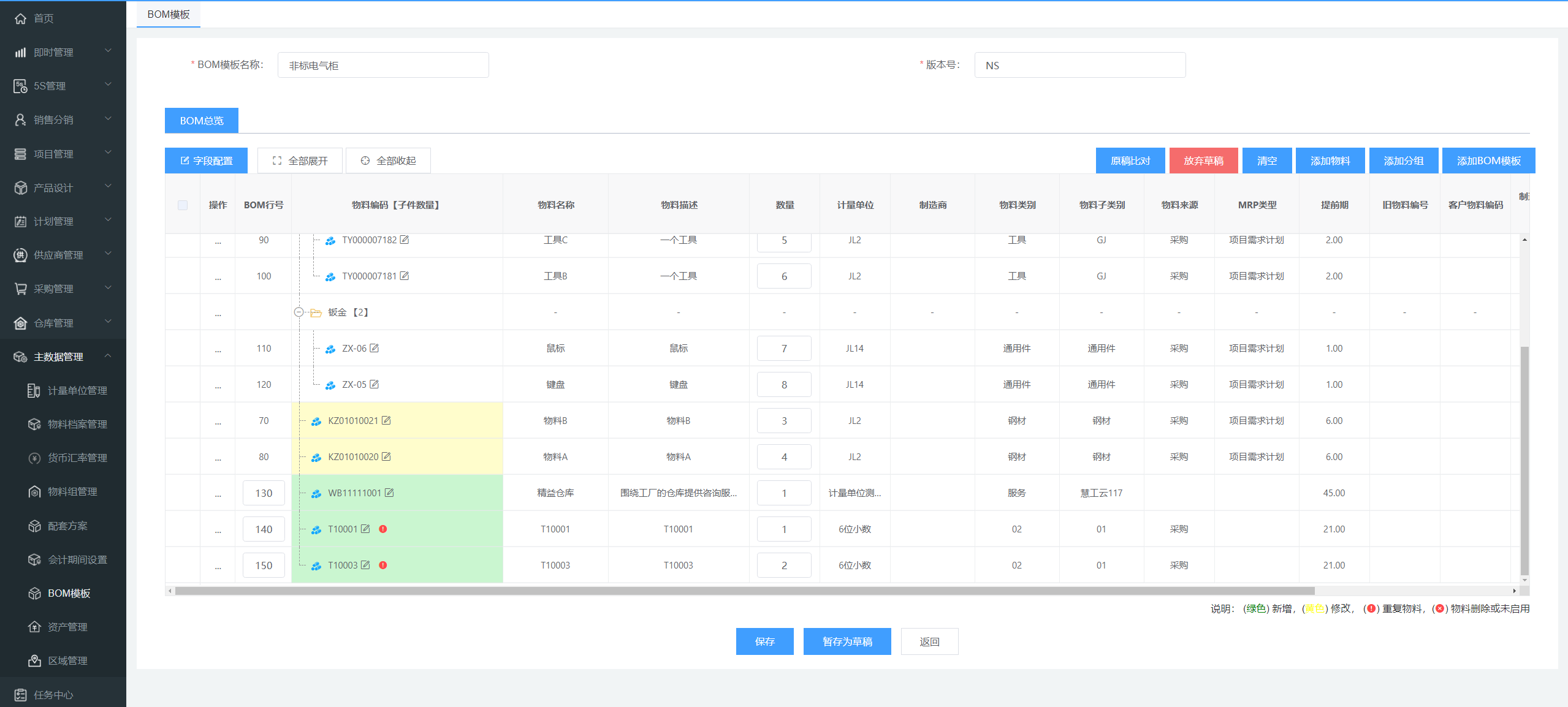

【编辑】可以编辑BOM模板，新增、修改、删除BOM模板中的分组，添加BOM模板。编辑之后可以与原稿比对。

image-20210701162608049

image-20210701162744151

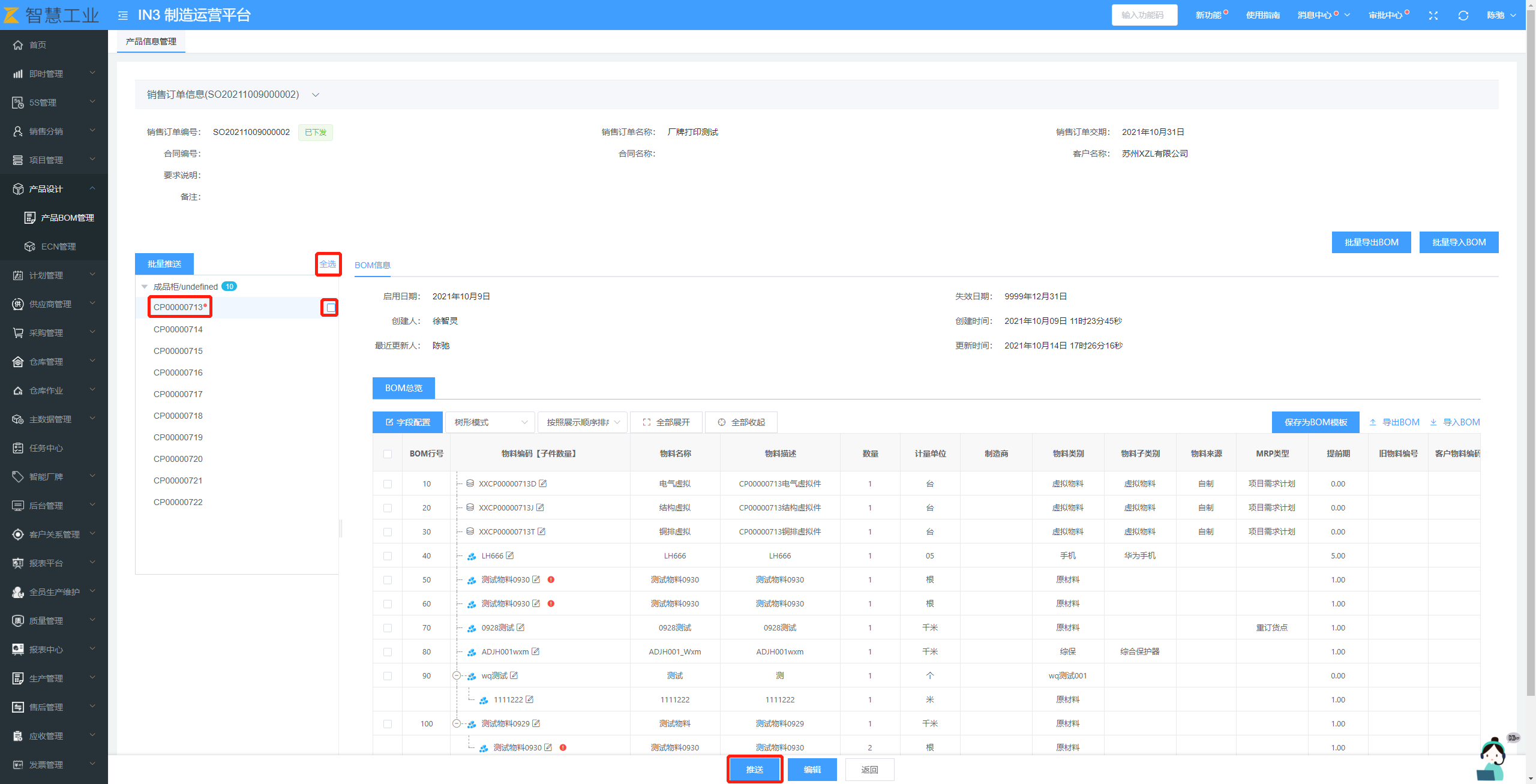

如果已经创建工单后，设计发生变更，则会在产品BOM管理对应交付物编码右侧有个小红点提示，且如果需要在设计变更后对工单进行同步变更，则可以点击推送按钮来完成操作，同时支持点击物料编码右侧框或者全选按钮，再点击推送来批量操作。

image-20211014172710573

产品设计

产品设计包括【产品BOM管理】和【ECN管理】两个功能模块。

产品设计 > BOM管理

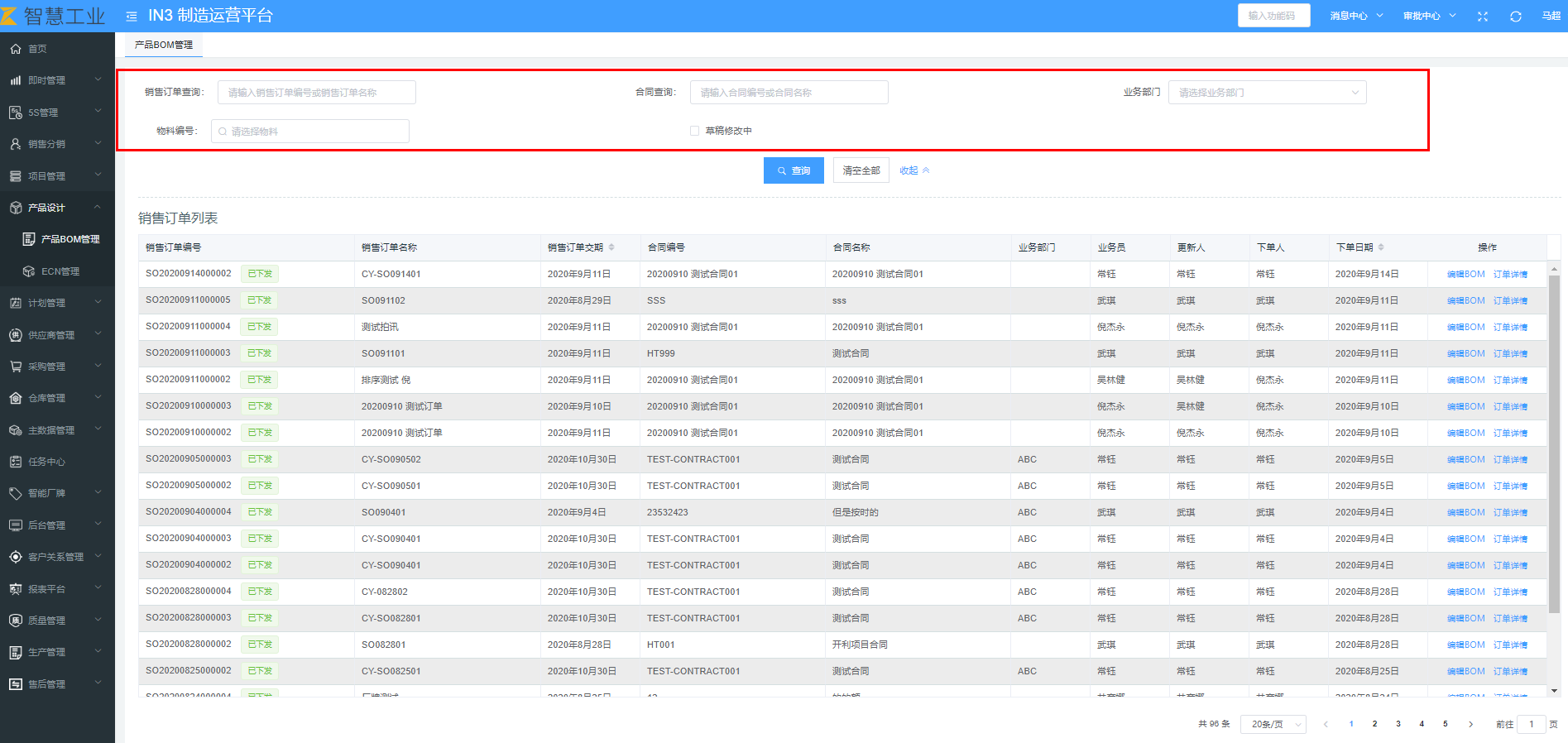

查询销售订单

image-20200916140319760

  • 1、查询条件

    销售订单查询：输入框可模糊查询销售订单编号或名称

    合同查询：输入框可模糊查询合同编号或名称

    业务部门查询：下拉框选择业务部门或手动输入查询

    物料编号查询：点击选择物料编号，添加物料可以查询物料，选择物料，通过物料编号查询，可以选择该物料所在的销售订单。

  • 2、列表字段

    销售订单编号（系统生成全局唯一）、销售订单名称、销售订单交期、合同编号、合同名称、业务部门、业务员、更新人、下单人、下单日期

  • 3、排序字段

    创建日期（默认倒序）

  • 4、操作按钮

    【编辑BOM】跳到产品订单信息页面

    【订单详情】跳到订单详情页面

编辑BOM

  • 1、显示信息

    销售订单信息：销售订单编号、销售订单名称、销售订单交期、合同编号、合同名称、客户名称、要求说明、备注

    BOM信息：启动日期、失效日期、创建人、创建日期、最近更新人、更新时间（精确到秒）

    BOM树：物料编号【子件数量】、物料名称、物料描述、数量、单位、制造商、备注

    切换查阅的模式：通过树形结构查看或者查看物料列表。可在BOM总览、电气、铜排、其它自定义分组 间通过鼠标点击以切换查看不同的分组下的BOM内容。

  • 2、操作按钮

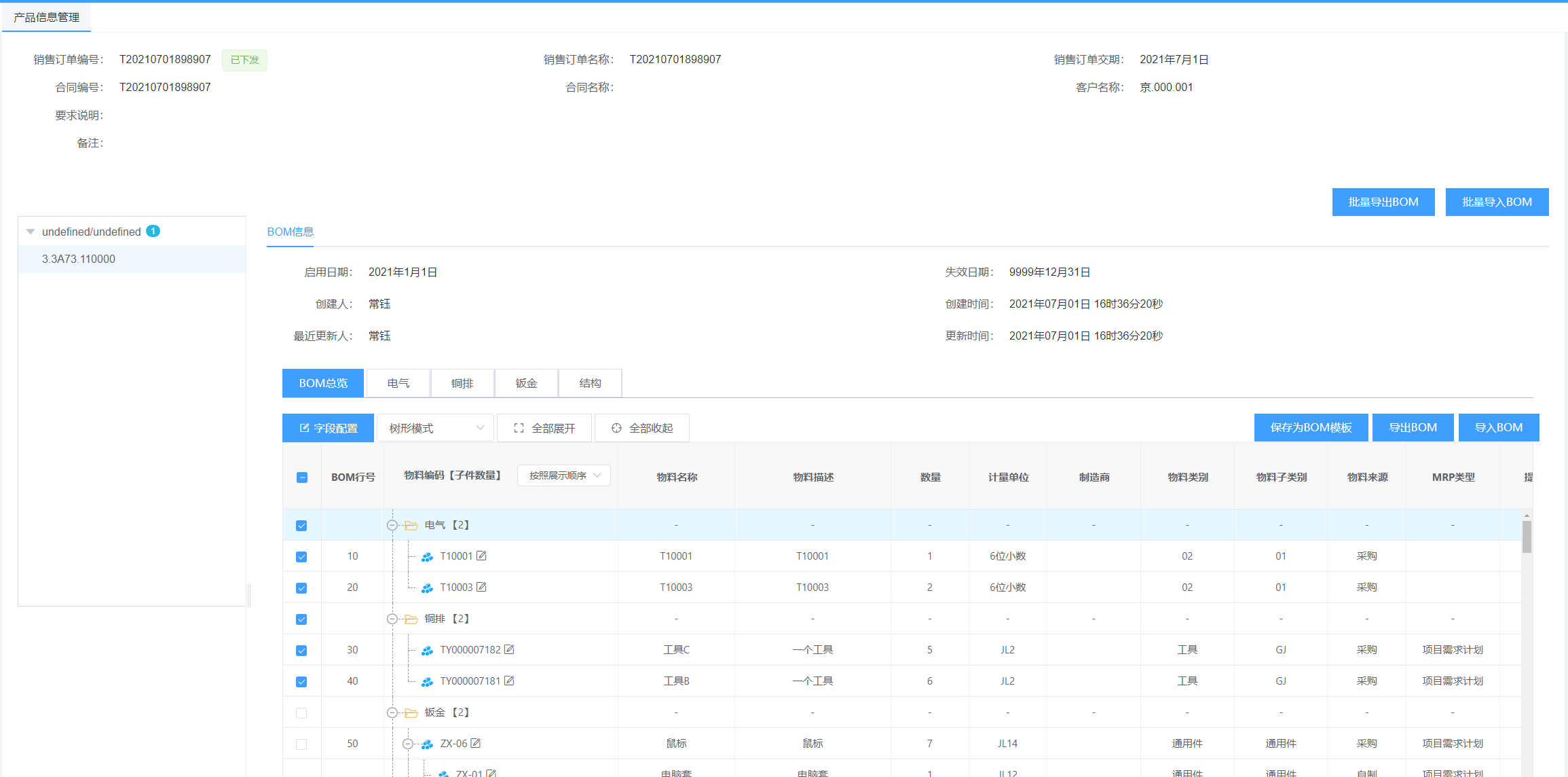

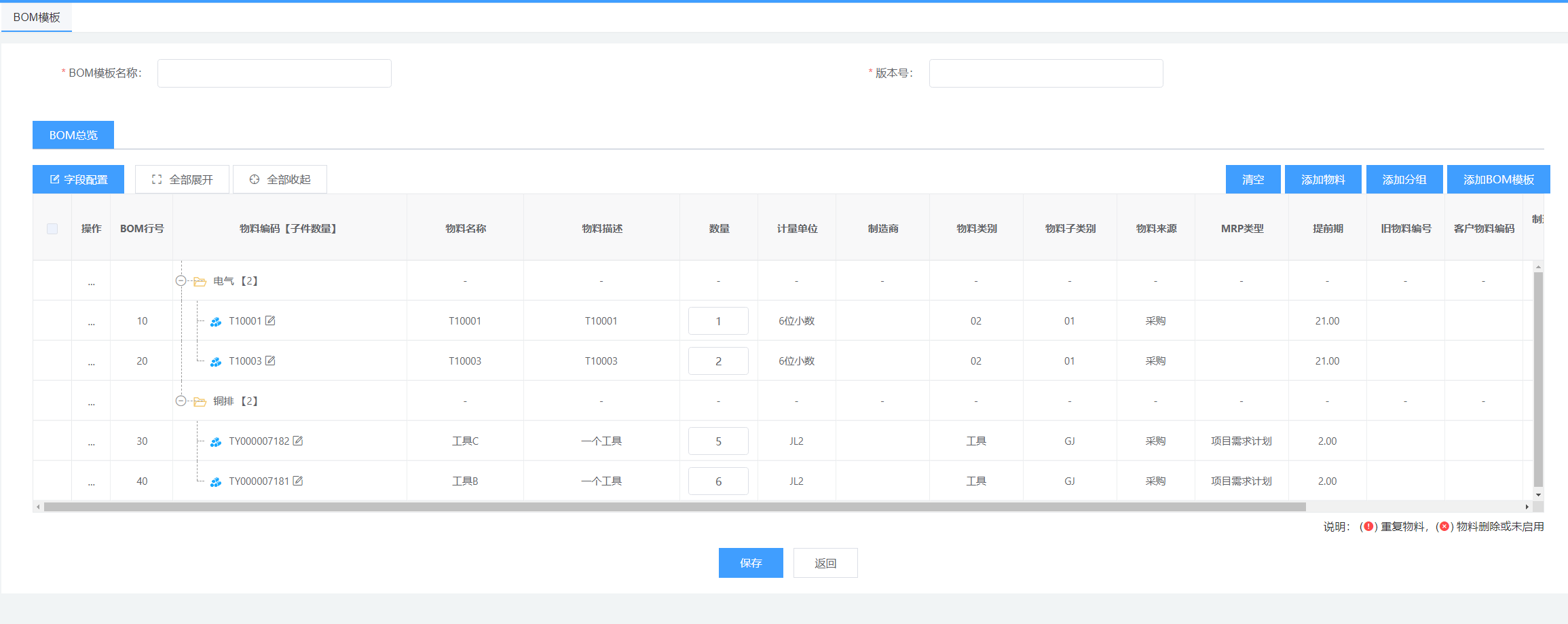

    【保存为BOM模板】可勾选BOM中的分组或物料信息，保存为BOM模板。点击该按钮之后进入到BOM模板的编辑界面，相关操作请参考新增BOM模板操作。

image-20210701163947871

image-20210701164041958

【导出BOM】全量导出当前的物料BOM。

【导入BOM】可以通过Excel批量导入物料到BOM模板中。

导入时有两种选项：【直接导入】可以往BOM模板中导入物料，并可以同时往多个组中导入物料。【选择分组导入】单选或者多选分组之后，可以单独更新对应分组的BOM；其它未勾选的分组则无法导入。

image-20210701162353195

image-20210701162331961

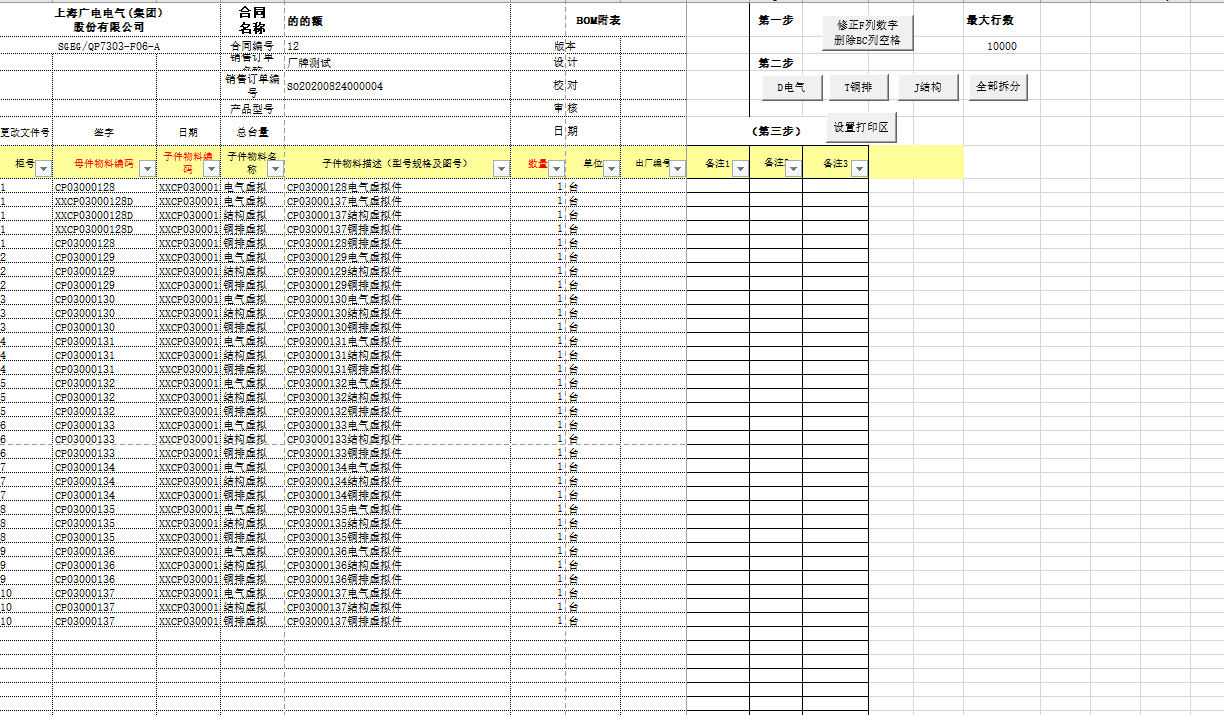

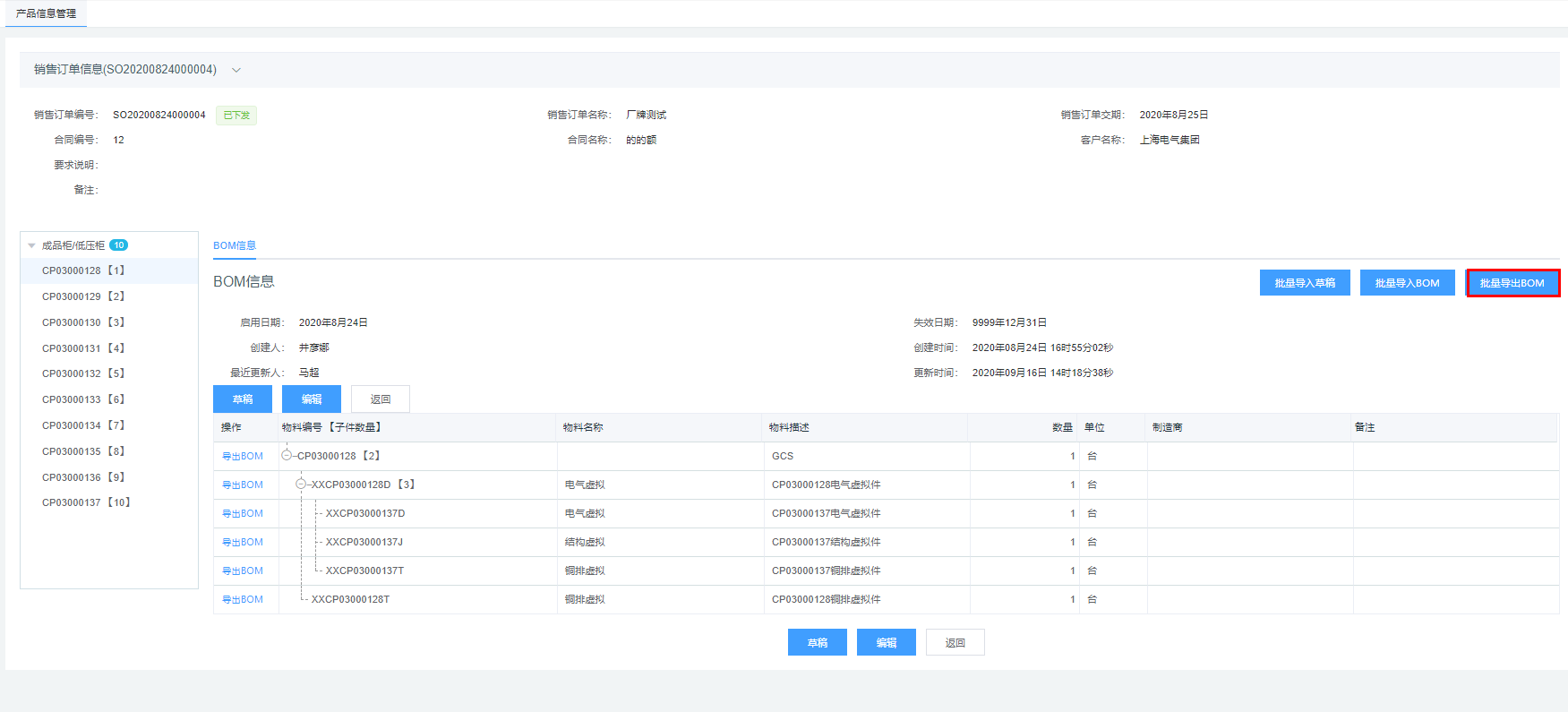

【批量导出BOM】可导出当前销售订单中所有交付产品的BOM

image-20200916142156062

image-20200916142309532

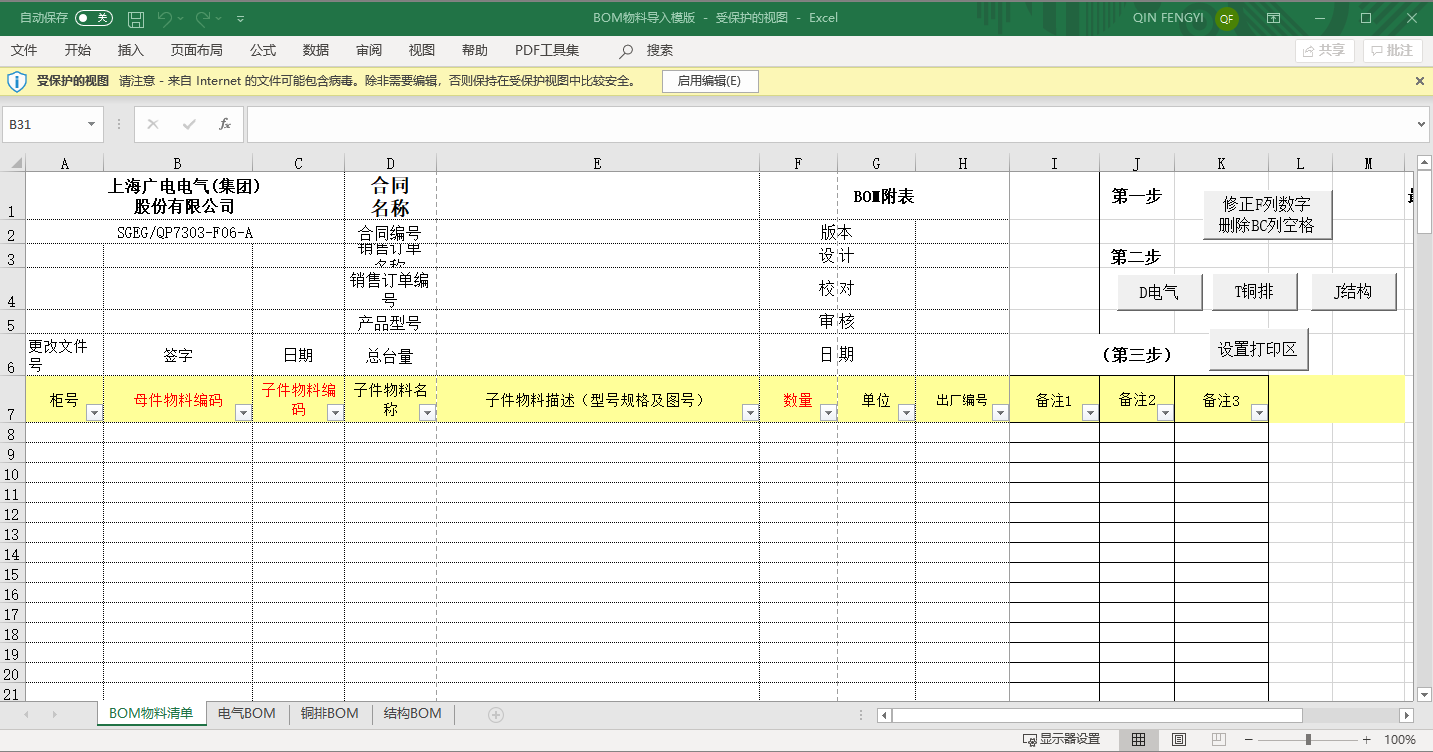

【批量导入BOM】根据下载模板可上传所有产品的BOM，模板见下图，标红为必填字段，母物料编码，子物料编码，数量。注意：批量导入BOM分组名称必须与系统一致，否则会导致失败。

母件物料编码：需要编辑BOM修改的成品物料号。

子件物料编码：在母件物料下需求的子件物料。

数量：子件物料需求数量。

批量导入的母物料子件信息会覆盖现有的子件信息。

image-20200916142501248

【编辑】

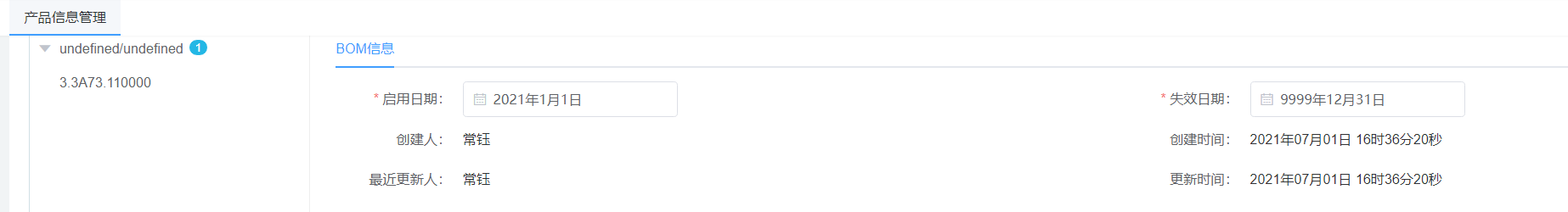

可以更新启用日期、失效日期和BOM；

image-20210701165330386

可以【清空】BOM；

可以【添加物料】通过物料检索逐条添加需求物料

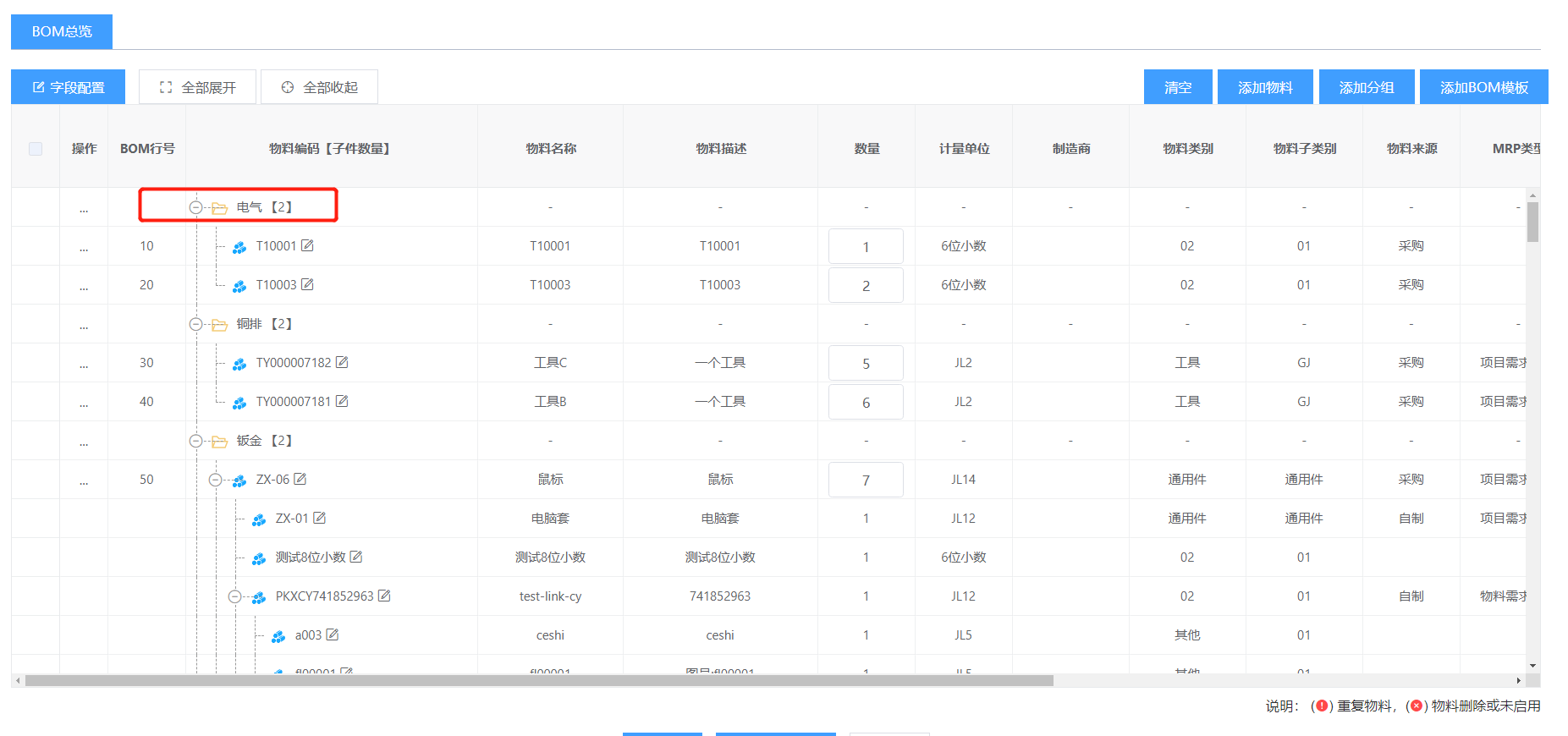

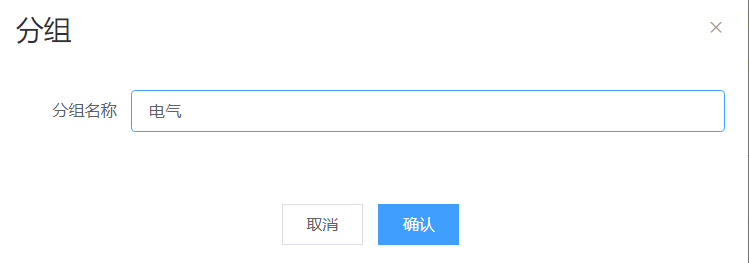

可以【添加分组】：将BOM分组。后续更新模板时，可以单独更新某个分组中的物料，而不影响其它分组中的物料，以保障多个岗位在更新BOM时互不影响。

image-20210701165502121

image-20210701165550093

可【添加BOM模板】，将已有BOM模板中的内容加入到本BOM中。

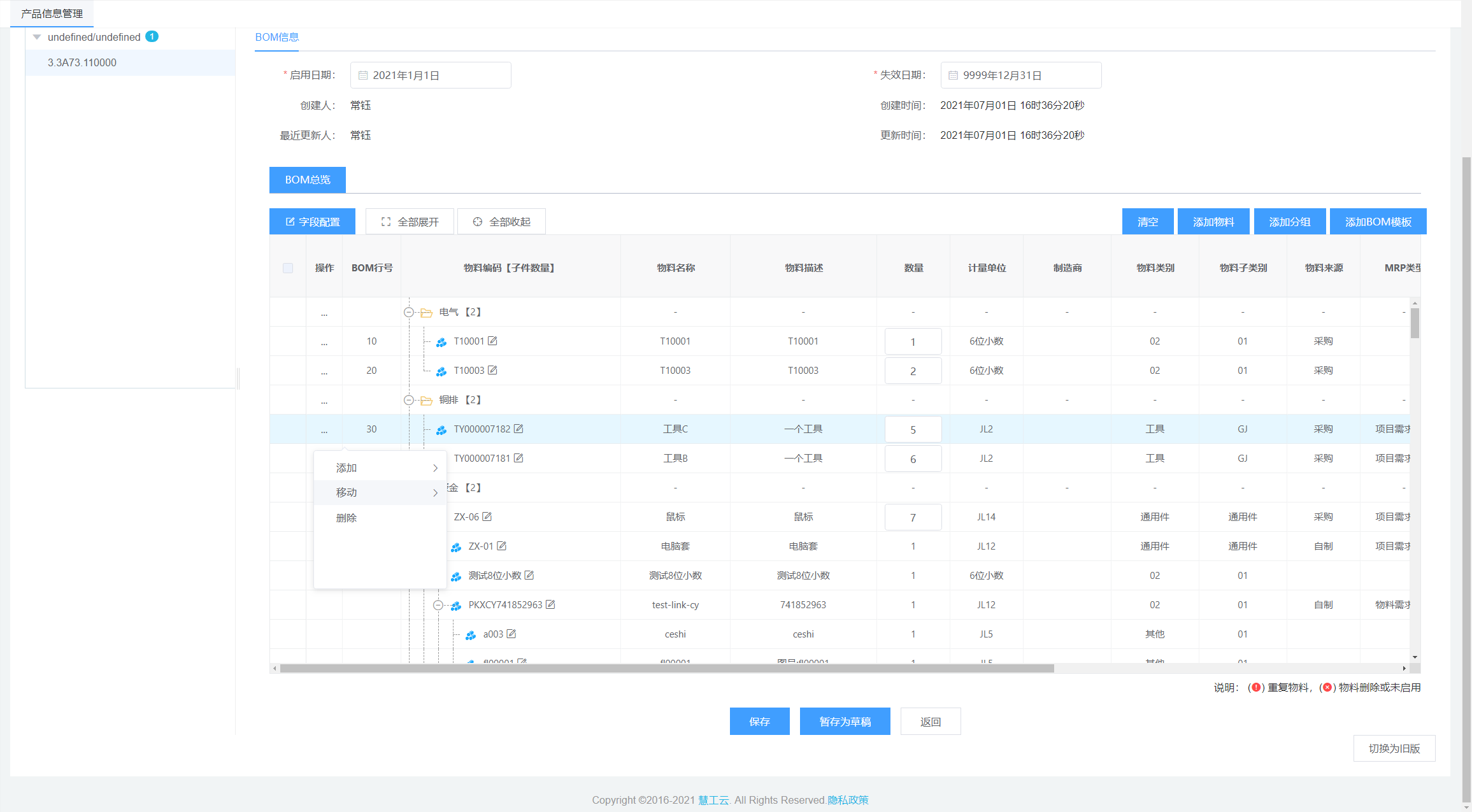

【推送】按钮，适用于该订单交付物已创建工单后，设计BOM发生变更，需要同步到工单里时使用。

image-20210701164600878

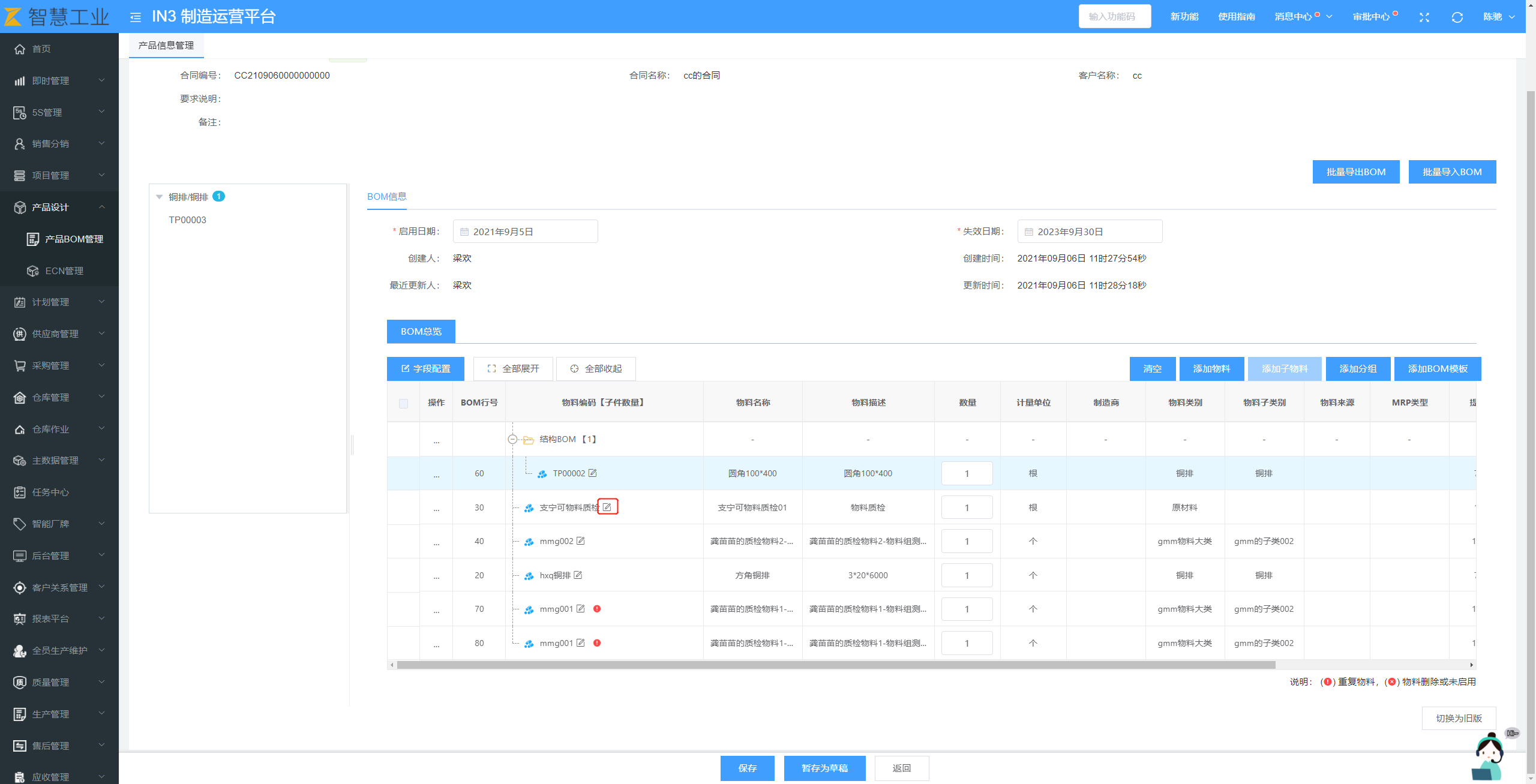

可通过下图中的按钮编辑对应子件的BOM。

image-20210906182655052

【返回】返回产品BOM管理页

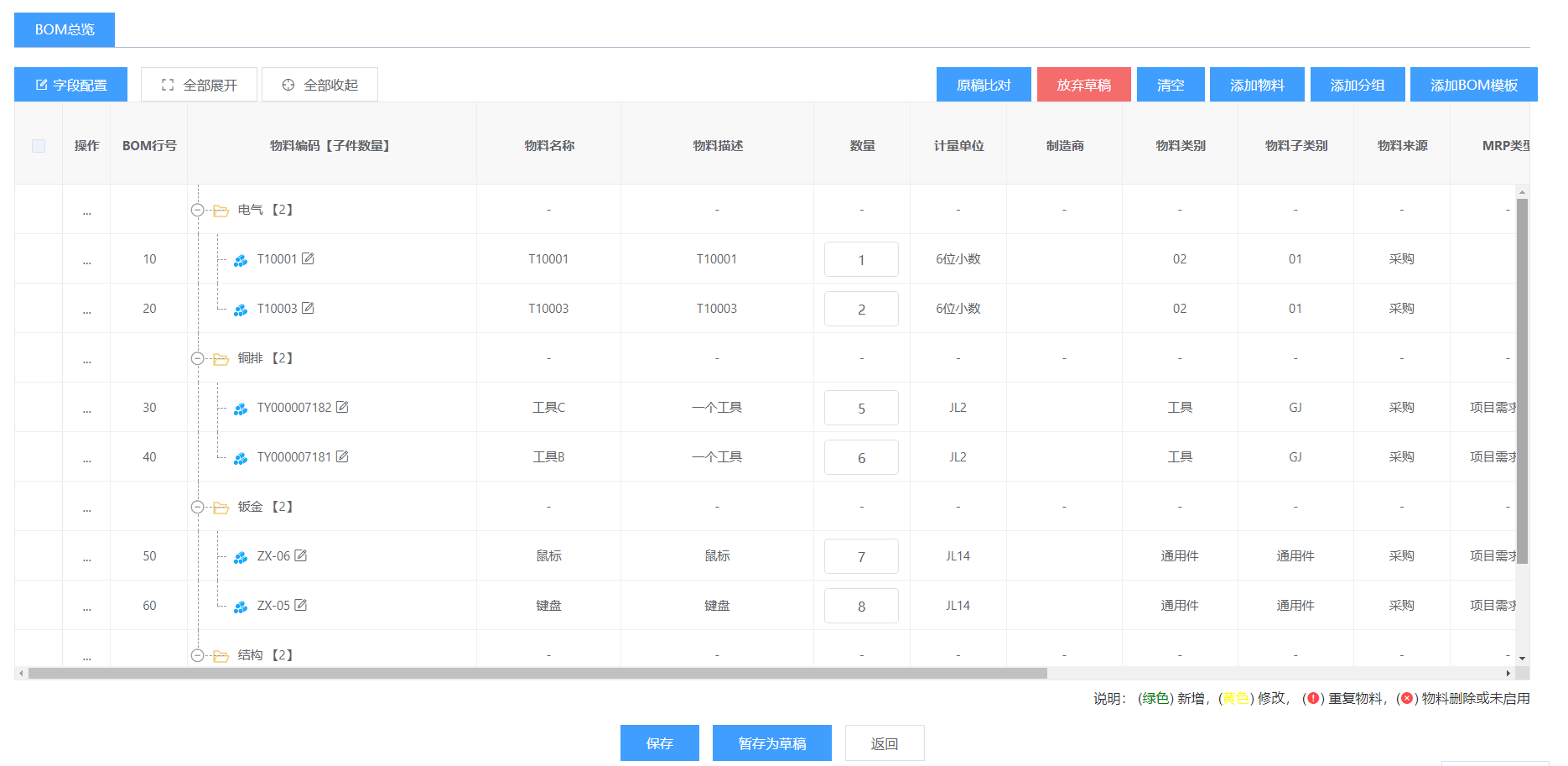

【暂存为草稿】会进入草稿编辑阶段，可以对BOM进行一个预保存。后续可以进行BOM的编辑，这些操作可以通过【放弃草稿】撤销。BOM草稿编写完成后可以点击【保存】生成正式的BOM信息。

image-20210701165753121

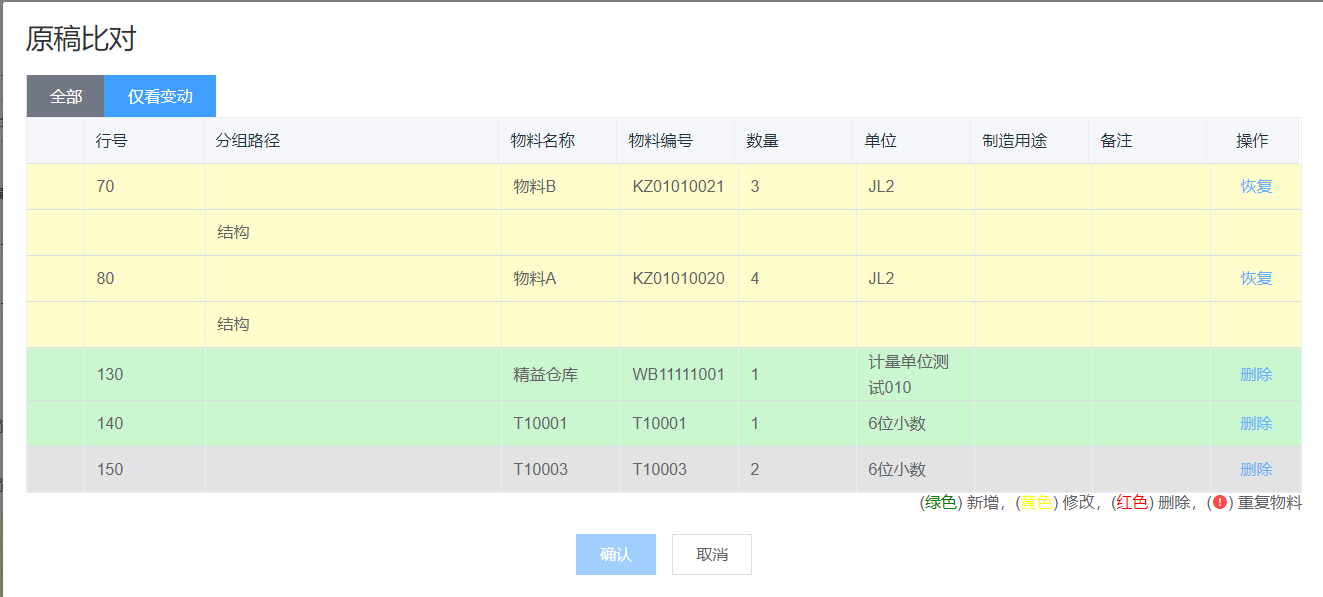

【原稿比对】可以比对本次编辑跟原来版本的变动部分。

image-20210701162744151

批量清空BOM

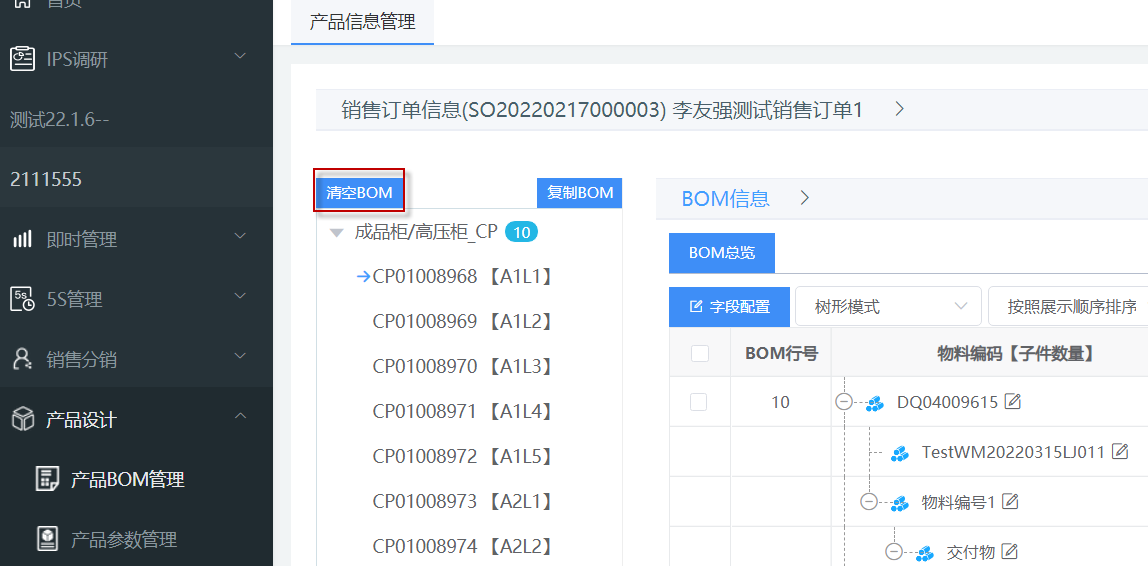

【清空BOM】按钮，可以批量清空销售订单的成品物料的BOM。

点击【清空BOM】后，只允许做清空操作直到完成清空或取消清空，锁定所有BOM操作区的其它操作。

image-20220409135009203

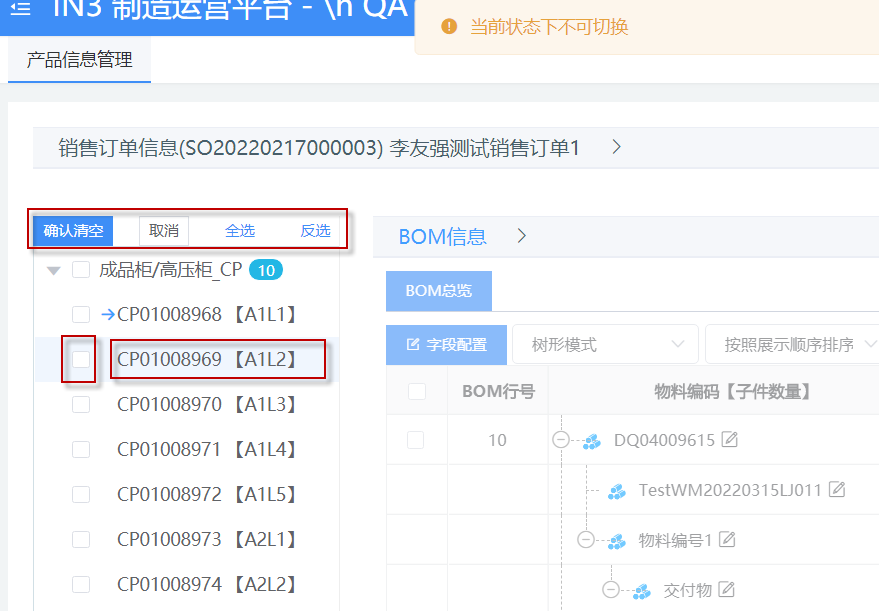

清空BOM可以全选和反选，手动勾选时必须点中选择框【口】，如果点到【口】之外无法选中会提示【当前状态下不可切换】

image-20220409140147384

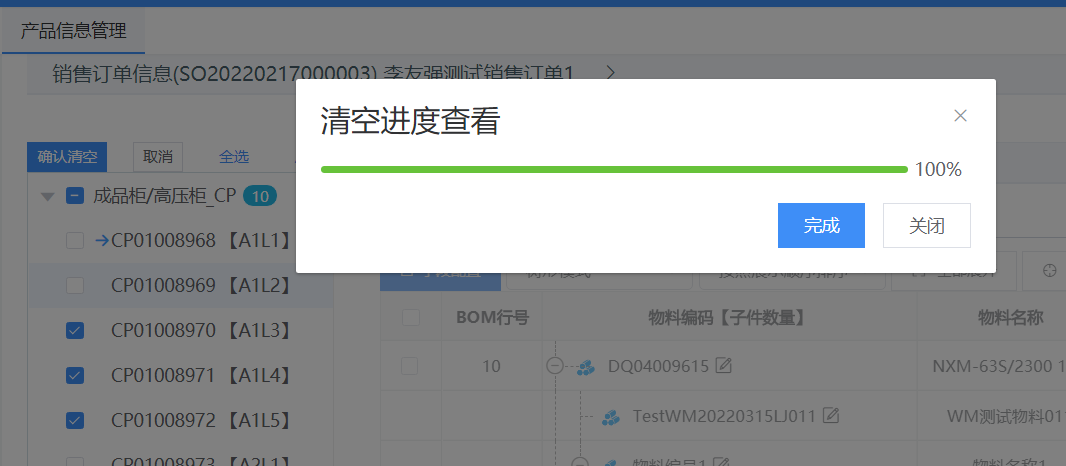

【确认清空】会一个一个清空选中的成品物料的BOM

【完成】结束清空BOM操作，返回初始页面。

【关闭】可以继续清空BOM，停留在清空BOM操作页。

image-20220409140308583

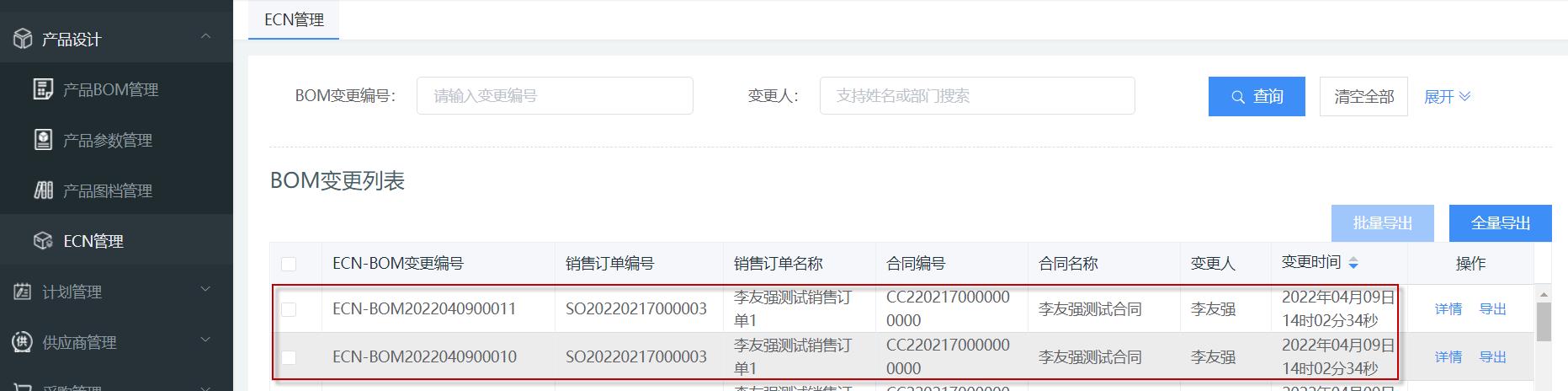

如果选中物料的BOM不为空，每一个选中的物料都会生成一个ECN。

image-20220409140825991

批量复制BOM

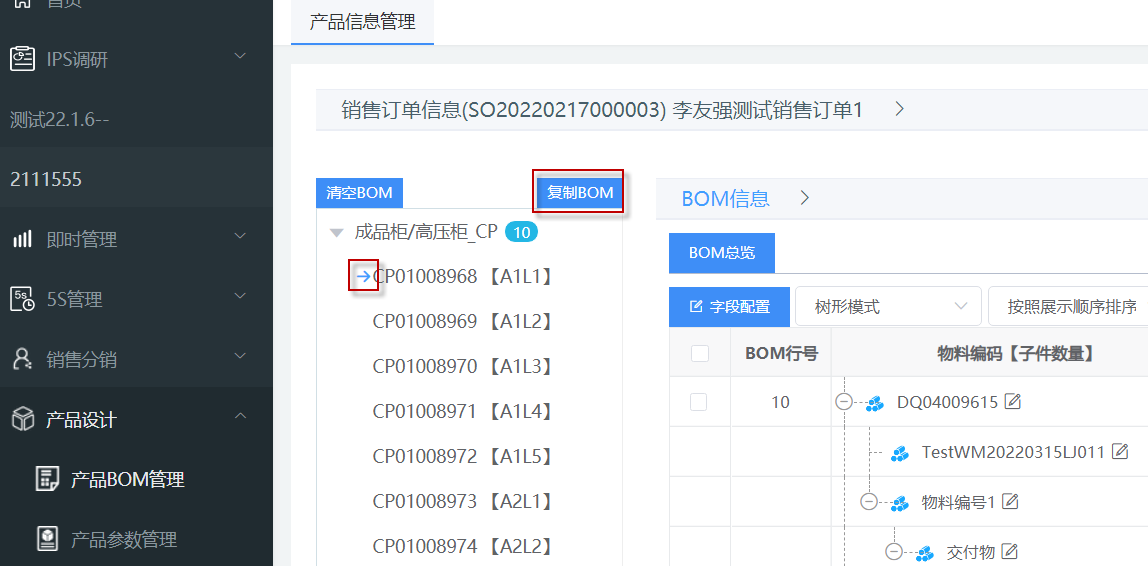

【复制BOM】按钮，可以将【->】指定的物料BOM复制到 其它物料上。

点击【复制BOM】后，只允许做复制操作直到完成复制或取消复制，锁定所有BOM操作区的其它操作。

image-20220409141158575

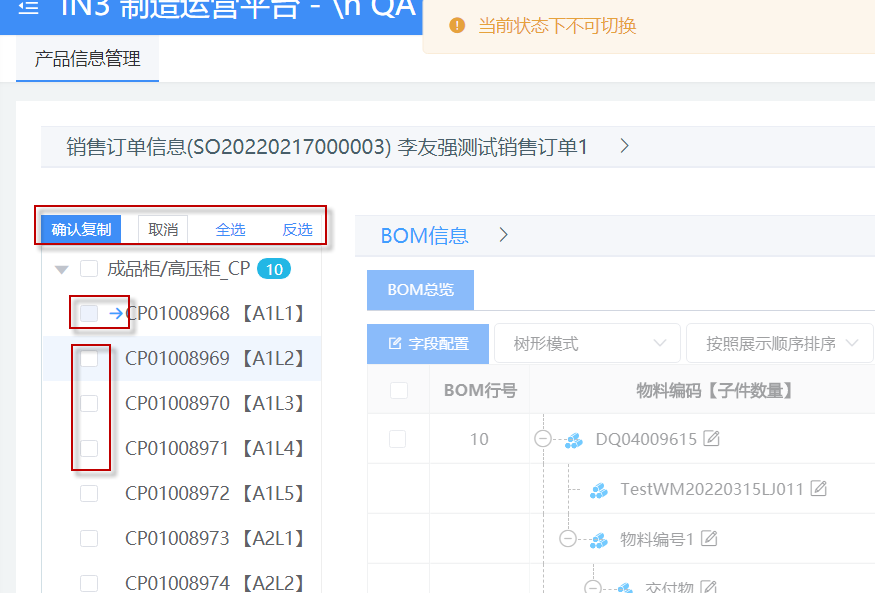

复制BOM可以全选和反选，手动勾选时必须点中选择框【口】，如果点到【口】之外无法选中会提示【当前状态下不可切换】。

【->】指定的物料不可以被选中。

image-20220409141547721

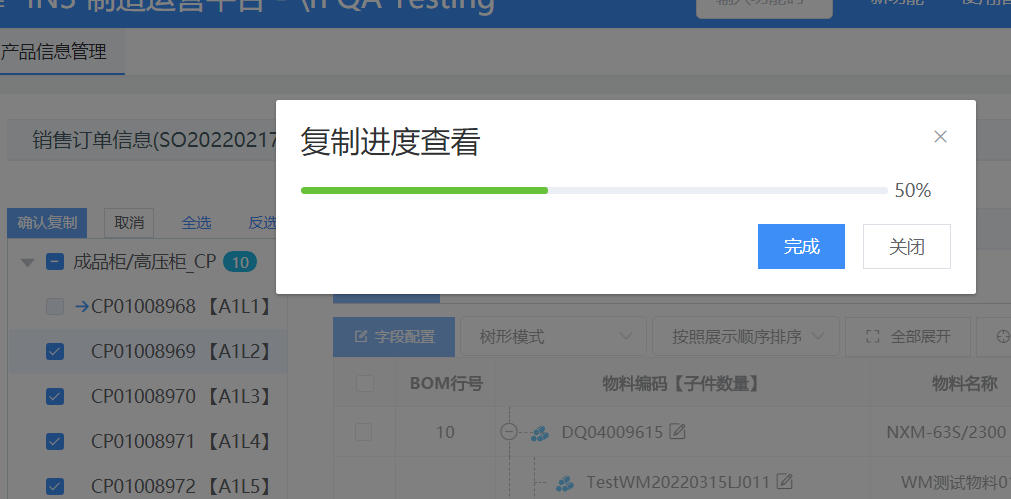

【确认复制】会将【->】指定的物料BOM一个一个复制到选中物料

【完成】结束复制BOM操作，返回初始页面。

【关闭】可以继续复制BOM，停留在复制BOM操作页。

image-20220409141821803

如果选中物料的BOM不为空且与指定物料BOM不一致，每一个选中的物料都会生成一个ECN。

image-20220409140825991

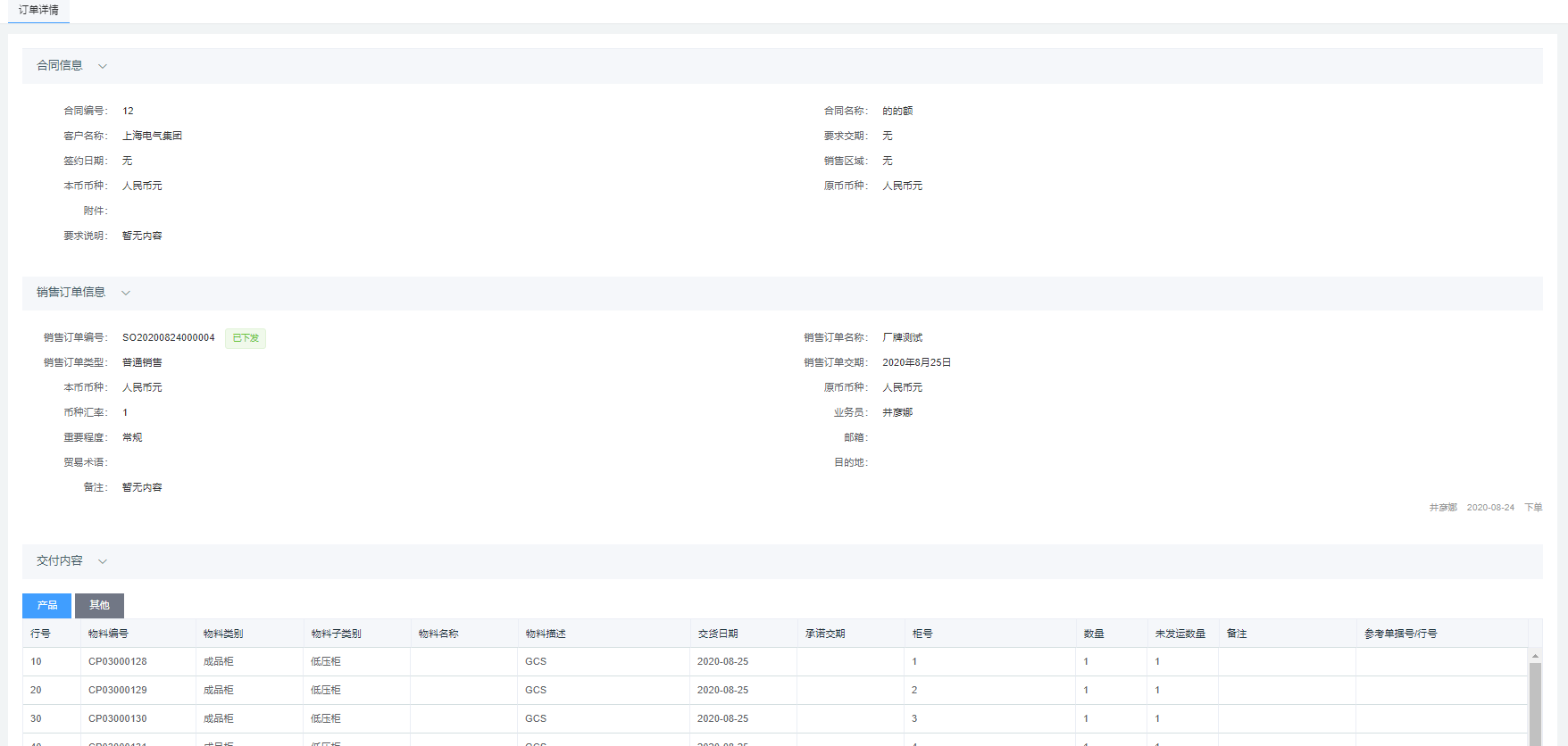

订单详情

image-20200916144530411

  • 1、显示信息

    合同基本信息：合同编号、合同名称、客户名称、要求交期、签约日期、销售区域、本币币种、原币币种、附件、要求说明

    销售订单信息：销售订单编号、销售订单名称、销售订单类型、销售订单交期、本币币种、原币币种、币种汇率、业务员、重要程度、邮箱、贸易术语、目的地、备注

    交付内容：行号、物料编号、物料类别、物料子类别、物料名称、物料描述、交货日期、承诺交期、柜号、数量、未发运数量、备注、参考单据/行号

  • 2、操作按钮

    【编辑】跳到编辑订单页面

    【返回】返回产品BOM管理页面

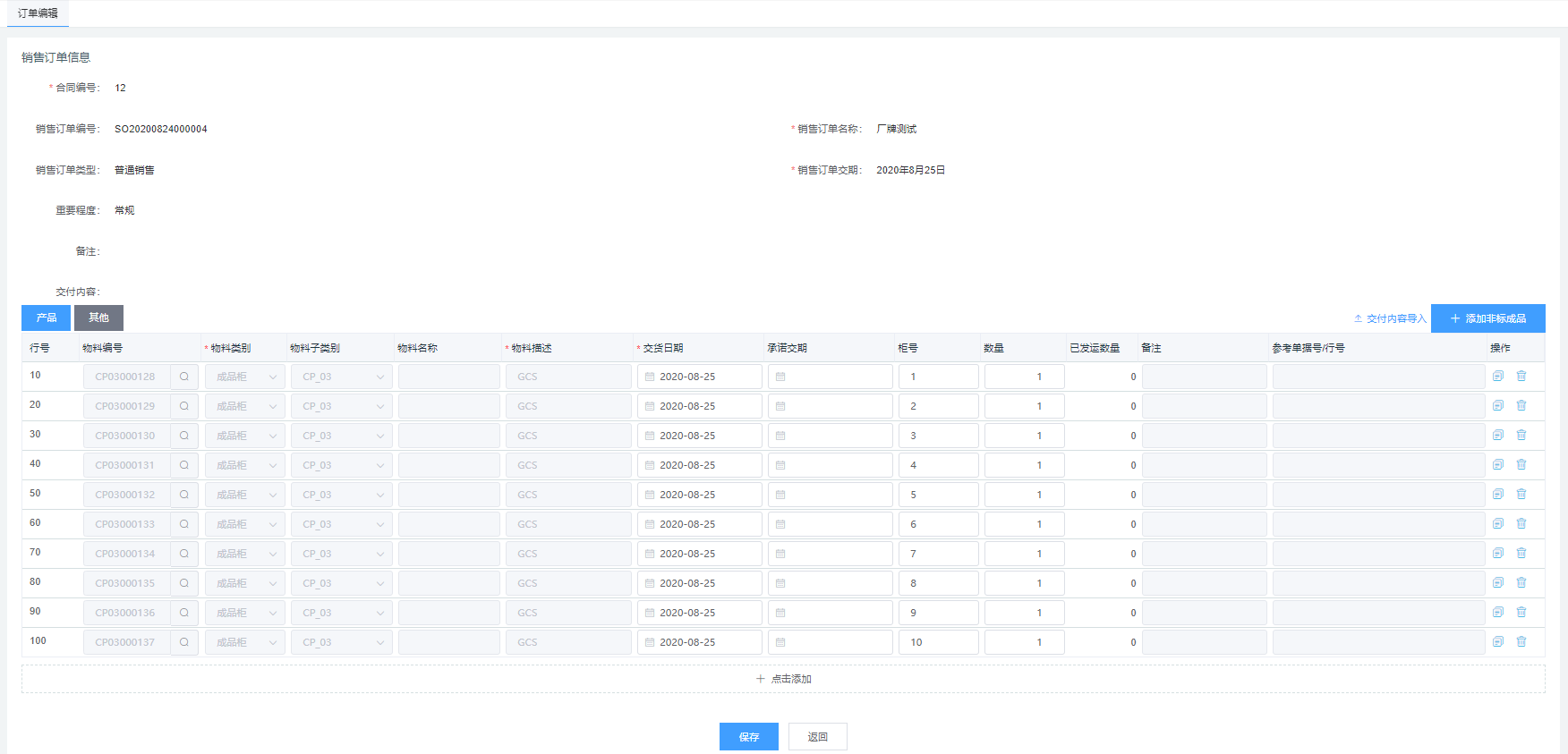

编辑订单

image-20200916144741329

产品设计入口进入销售订单编辑界面，销售订单信息无法编辑修改，仅能修改交付内容。

  • 1、操作按钮

    【复制】复制交付内容中选中行。

    【删除】删除交付内容中选中行。

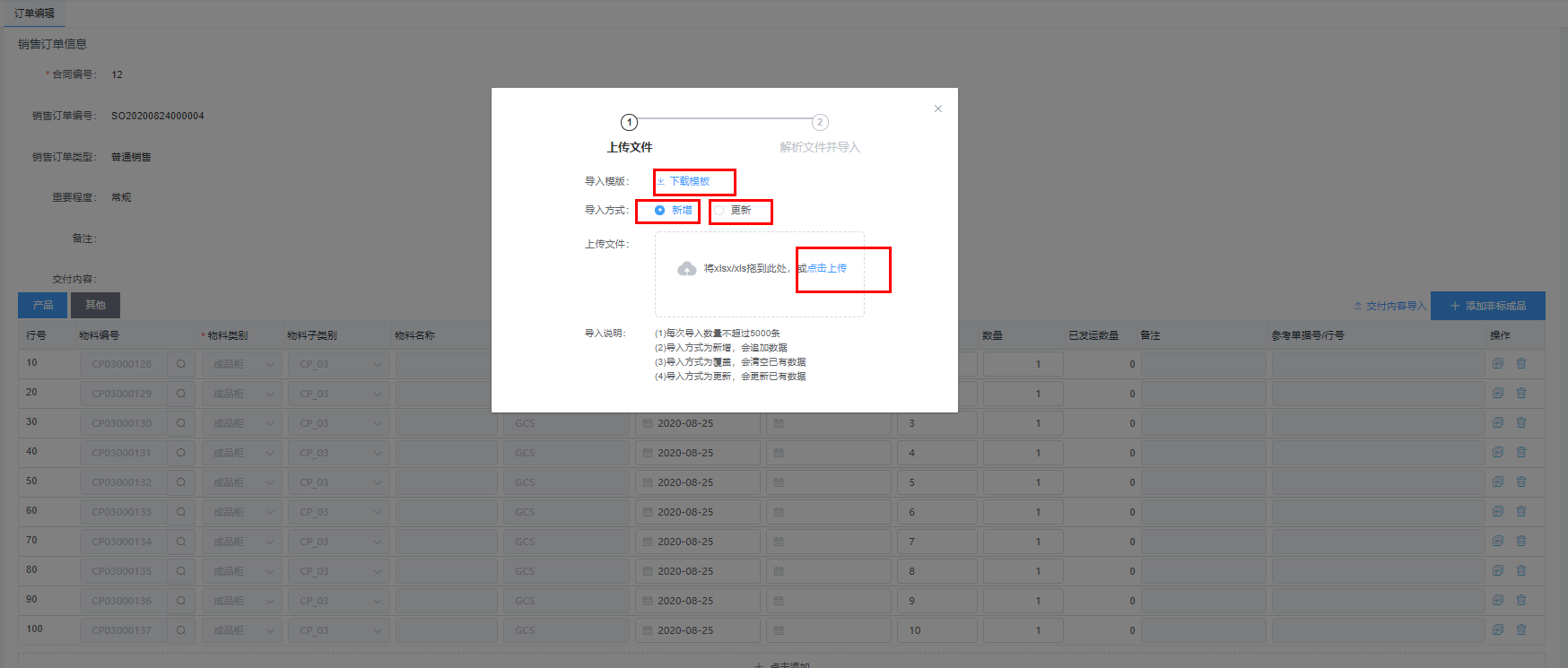

    【交付内容导入】可以下载模板，按照模板导入交付内容，可以新增，可以覆盖。

image-20200916145148137

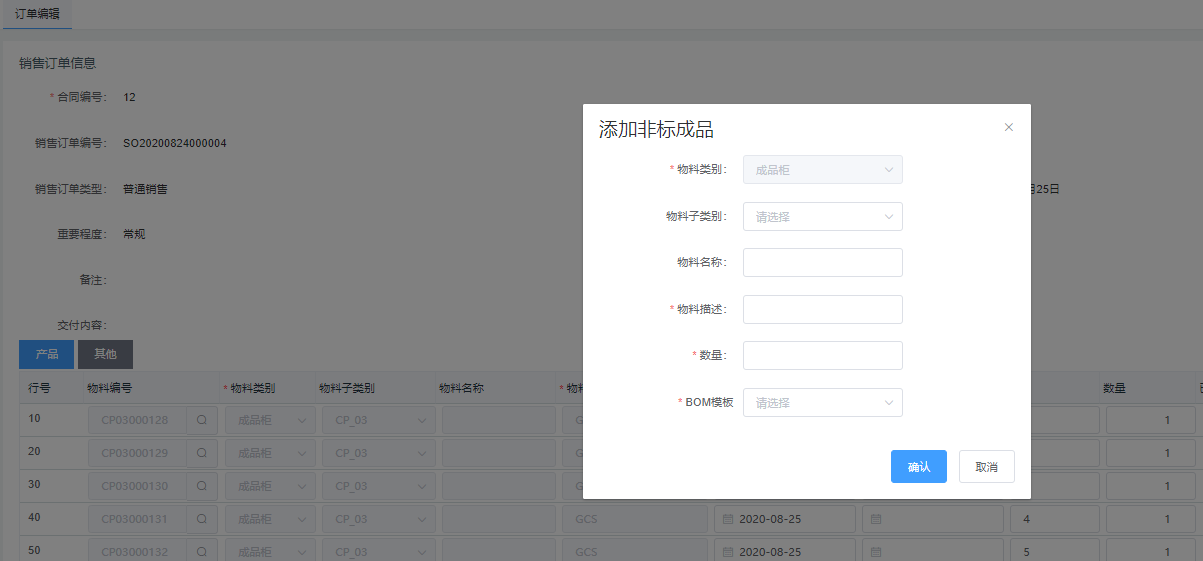

【添加非标成品】可以给新增的成品添加标准模板。

image-20200916145617373

【点击添加】添加物料，支持从已有的物料中选择，会带出物料的信息，也可以选择物料类别、物料子类别、填写物料名称、物料描述，保存时系统会生成相应物料。

【查询图标】更改当前物料，支持从已有的物料中选择，会带出物料的信息。

【保存】保存当前BOM信息。

【返回】跳到产品BOM管理页面。

产品设计 > ECN管理

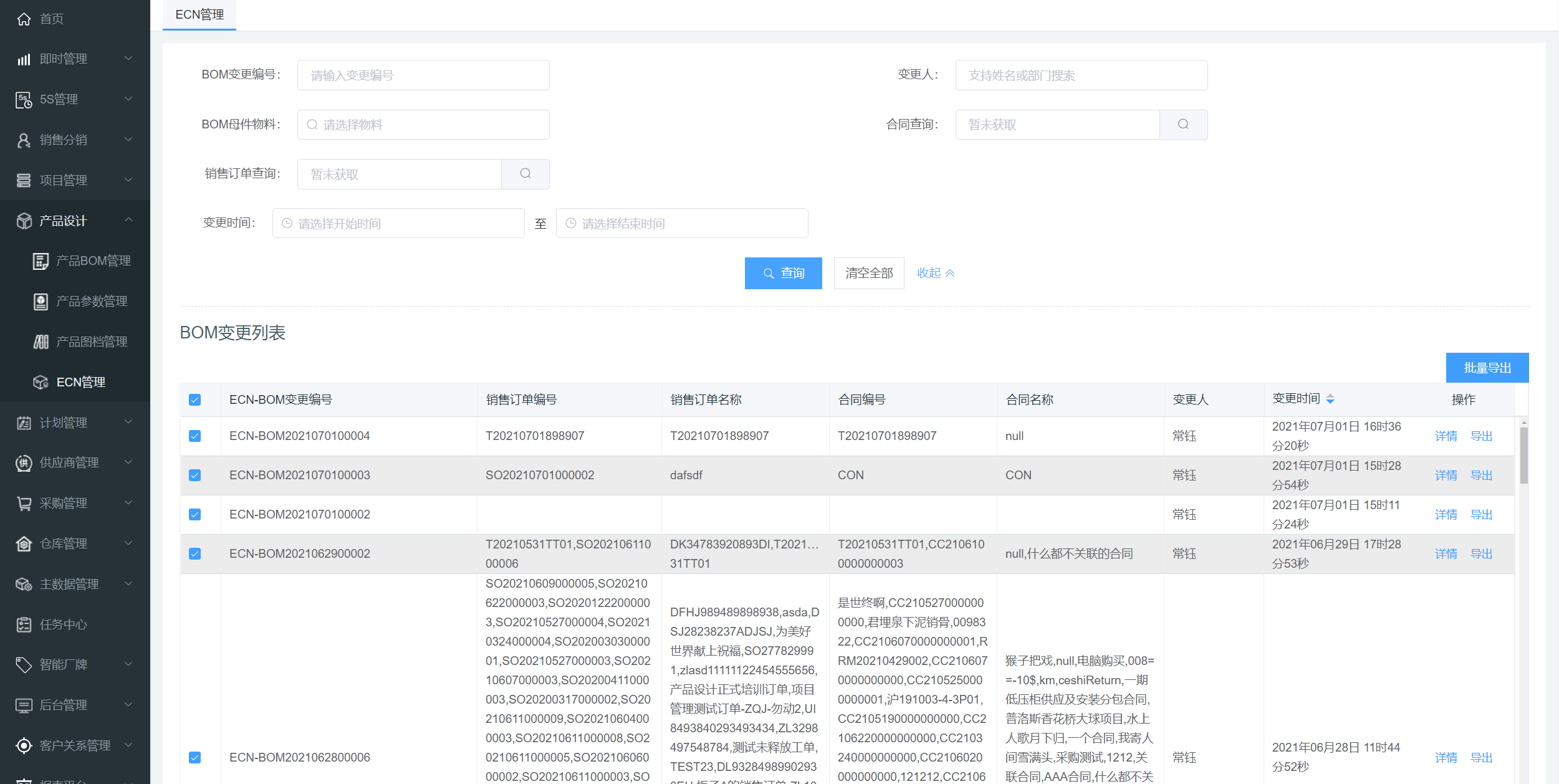

BOM变更列表

image-20210701172150290

  • 1、查询条件

    BOM变更编号：输入变更编号查询。

    变更人：输入框支持姓名或部门搜索。

    物料查询：选择物料进行查询。

    合同查询：选择合同名称查询。

    销售订单查询：选择销售订单编号查询。

    变更时间：输入框可选择开始时间和结束时间，精确到秒。

  • 2、列表字段

    ECN-BOM变更编号（系统生成全局唯一）、销售订单编号、销售订单名称、合同编号、合同名称、变更人、变更时间、操作

  • 3、排序字段

    变更时间（默认倒序）

  • 4、操作按钮

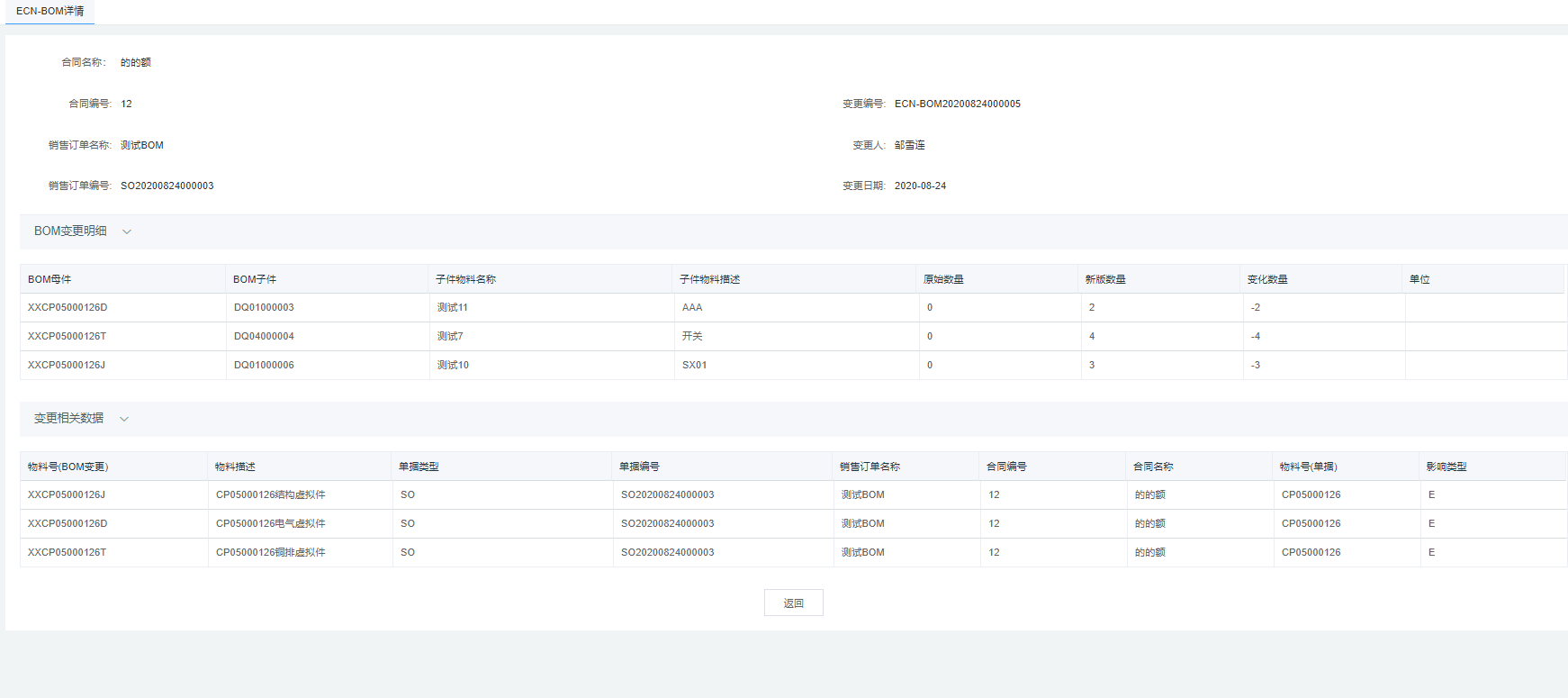

    【详情】显示信息

    ECN-BOM详情：包含合同名称、变更编号、合同编号、销售订单名称、变更人、销售订单编号

    BOM变更明细：包含BOM母件、BOM子件、子件物料名称、子件物料描述、原始数量、新版数量、变化数量、单位

    变更相关数据：物料号（BOM变更）、物料描述、单据类型、单据编号、销售订单名称、合同编号、合同名称、物料号（单据）、印象类型

image-20200916151853211

【导出】导出记录上一次BOM变更的excel。

【批量导出】勾选多次BOM变更的记录，可导出在一份Excel中。

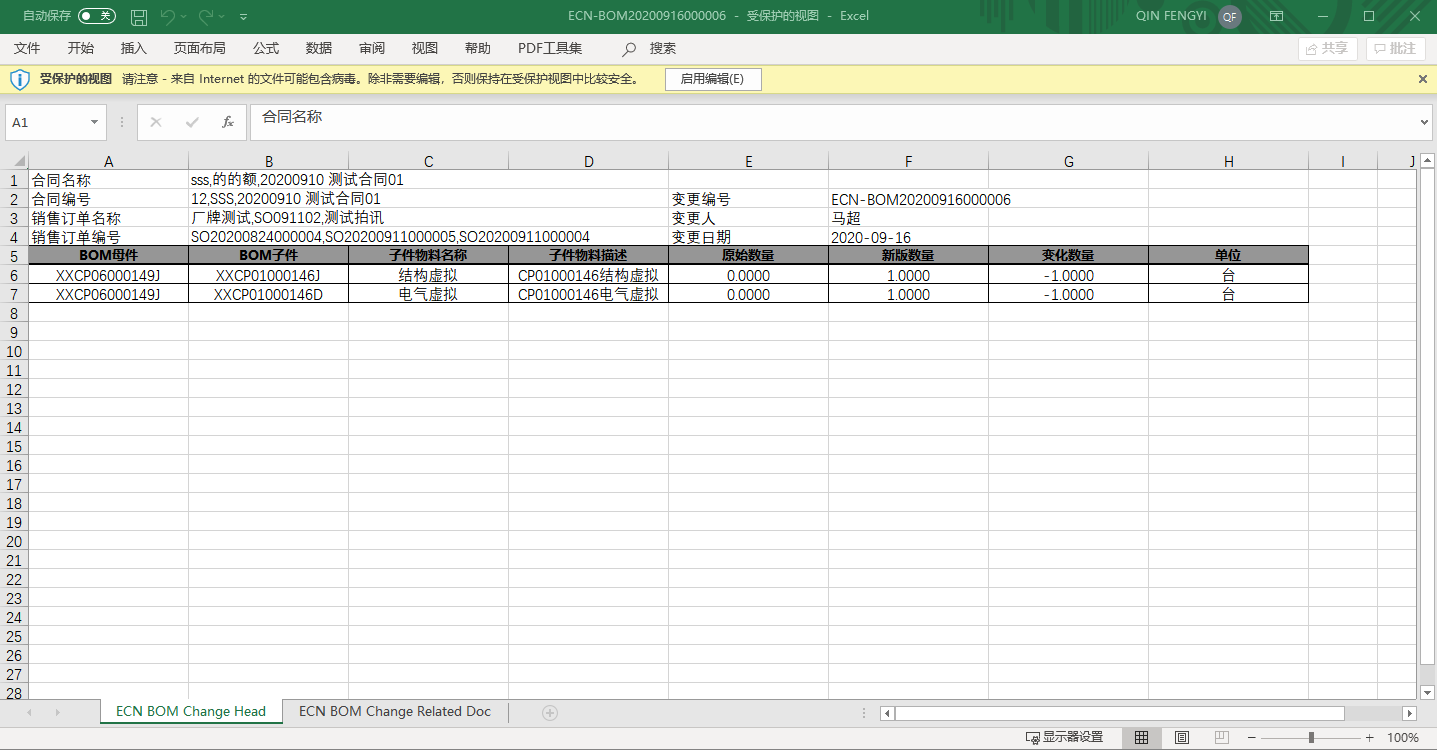

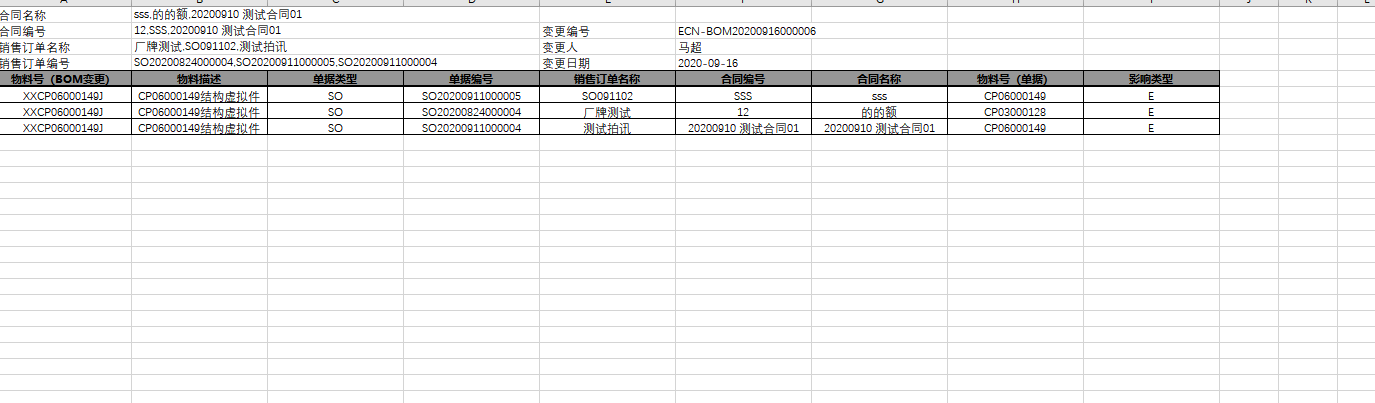

导出excel

image-20200916152045516

image-20200916152143108

  • 1、显示信息

    Sheet 1物料的变动信息：BOM母件、BOM子件、子件物料名称、原始数量、新版数量、变化数量、单位，记录了本次变更的母物料号。

    Sheet 2 ECN变更所影响到的销售订单和工单：物料号（BOM变更）、物料描述、单据类型、单据编号、销售订单名称、合同编号、合同名称、物料号（单据）、影响类型，记录了ECN变更下所关联到的销售订单号与工单。
